Ресивер воздушный РВ 430/10
Артикул:
РВ 430/10
51 400 руб./шт
-
+
В корзину
Купить в 1 клик
Описание

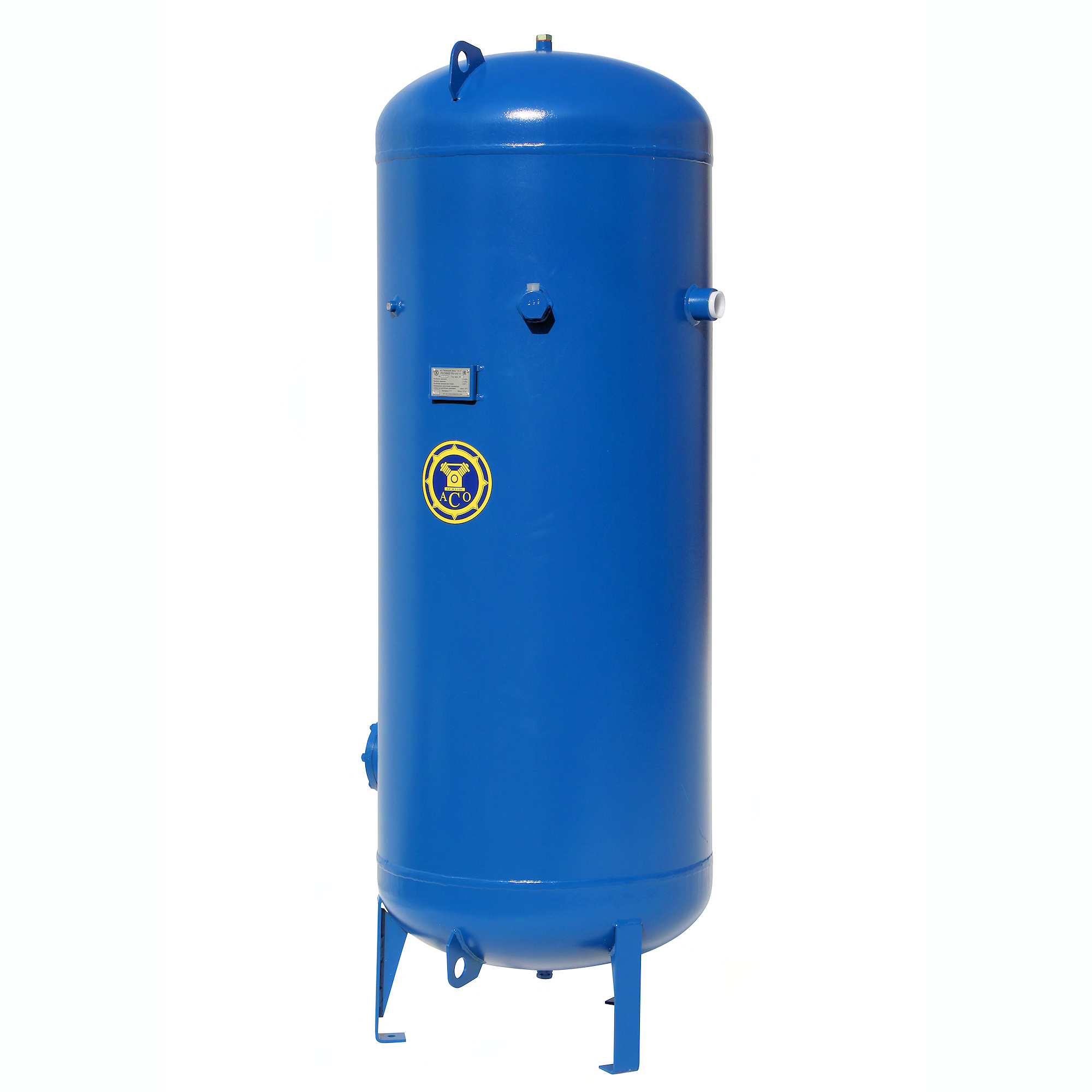

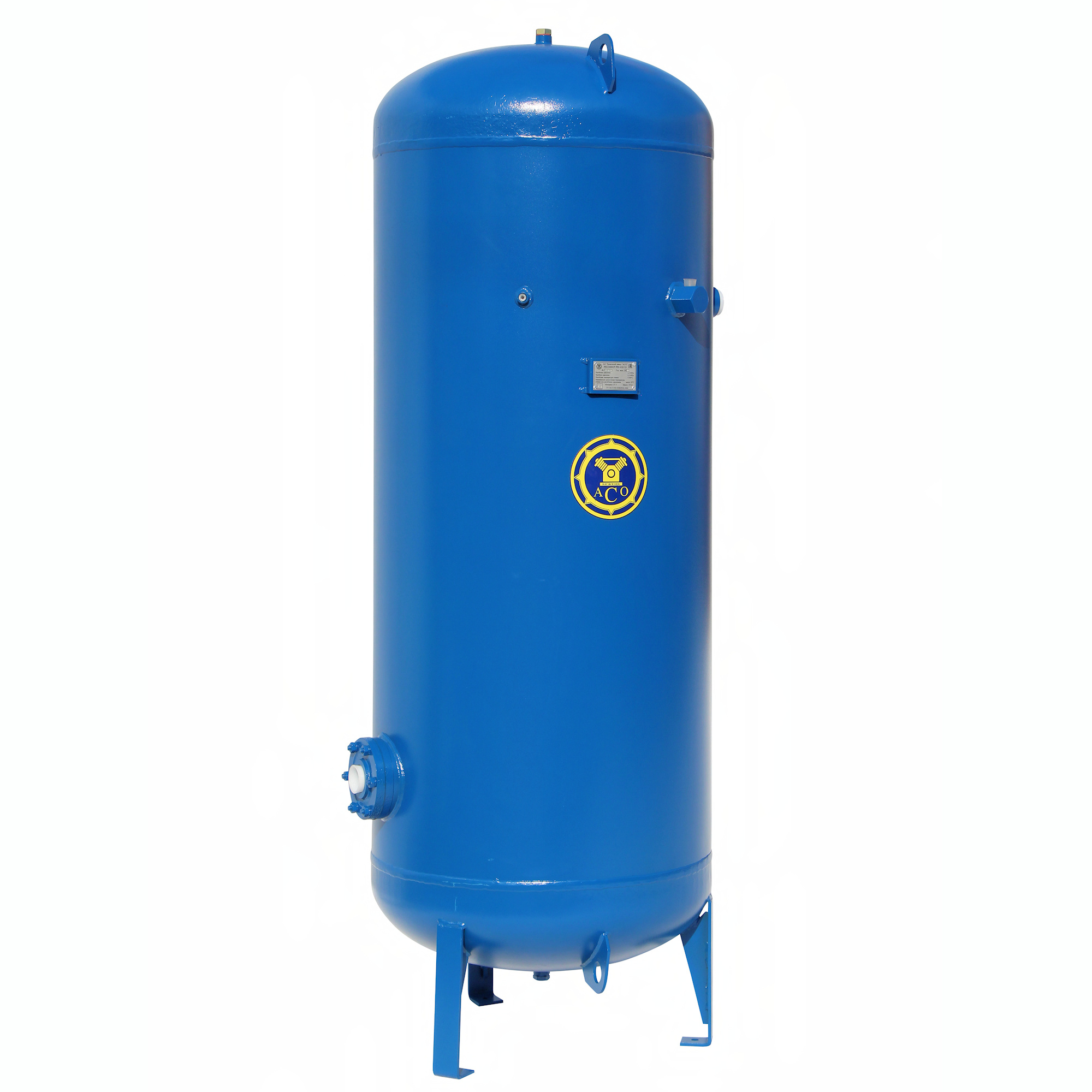

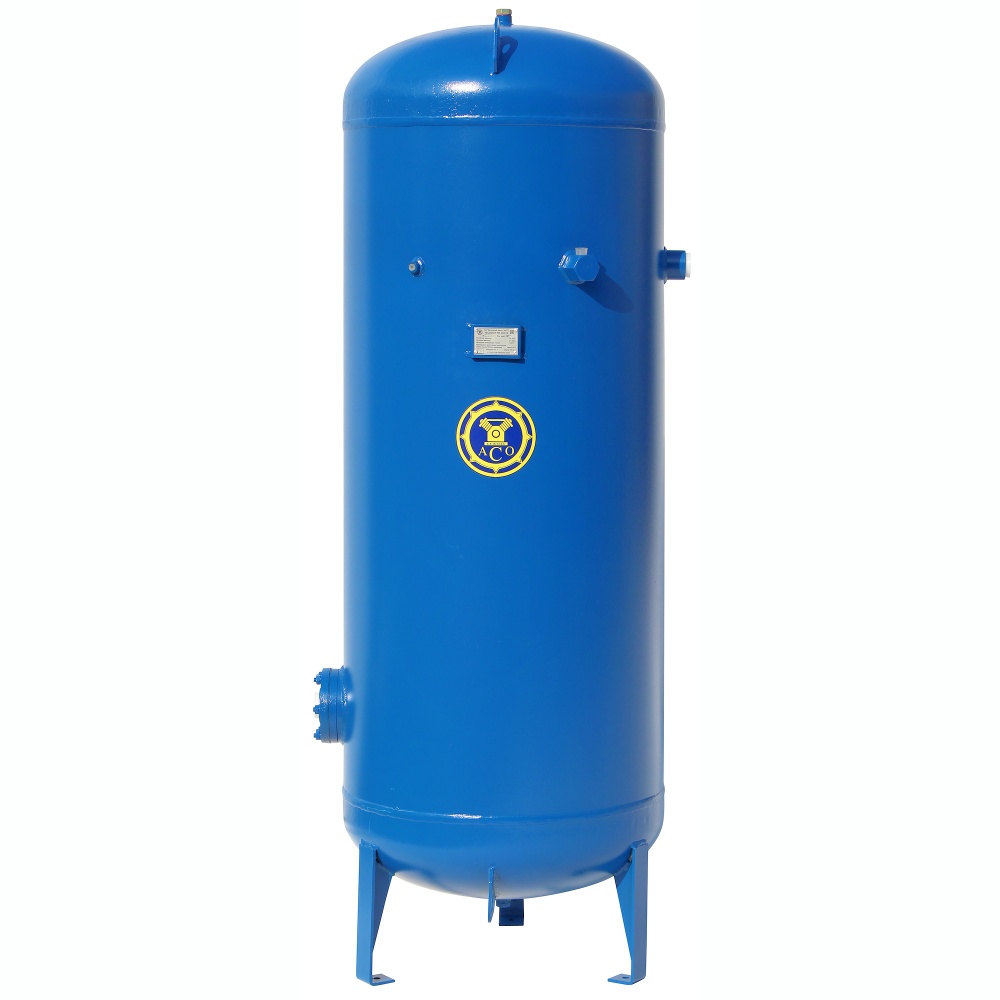

Вертикальный ресивер РВ 430/10 Бежецкого завода АСО объемом 430 л с максимальным рабочим давлением 10 атм рассчитан на эксплуатацию при температуре от - 20 до + 100 °C. Изготовлен из стали Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты 69 х 53 х 185 см, масса 120 кг.
Конструкция ресивера РВ 430/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы 10 лет. Расчетное число циклов нагружения 4,9 х 104.
Принцип работы
Сжатый воздух от компрессора по воздухопроводу через специально оборудованное отверстие поступает в ресивер. Попав внутрь, сжатый воздух расширяется; изменение скорости воздушного потока приводит к охлаждению его и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено, во-первых, влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку; и, во-вторых, способом смазки деталей шатунно-поршневой группы.
Полученный конденсат сливают через сливную пробку.
Требования охраны окружающей среды для ресиверов не предъявляются, так как они при испытании, хранении, транспортировании, эксплуатации и утилизации не приносят вреда окружающей природной среде и здоровью человека.
Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии. Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность; пневматическому испытанию на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.
Для подбора ресивера свяжитесь со специалистом отдела продаж.
Задать вопрос
Оптимальный подбор ресивера может положительно сказаться на работе пневмооборудования при пиковых нагрузках при одновременном подключении нескольких потребителей, на снижении уровня шума и вибраций, а также на общем повышении энергоэффективности оборудования за счет сокращения циклов включения/выключения компрессора.
Комплект поставки
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
В разделе Техническая документация представлены:
Конструкция ресивера РВ 430/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы 10 лет. Расчетное число циклов нагружения 4,9 х 104.
Принцип работы
Сжатый воздух от компрессора по воздухопроводу через специально оборудованное отверстие поступает в ресивер. Попав внутрь, сжатый воздух расширяется; изменение скорости воздушного потока приводит к охлаждению его и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено, во-первых, влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку; и, во-вторых, способом смазки деталей шатунно-поршневой группы.
Полученный конденсат сливают через сливную пробку.
Требования охраны окружающей среды для ресиверов не предъявляются, так как они при испытании, хранении, транспортировании, эксплуатации и утилизации не приносят вреда окружающей природной среде и здоровью человека.
Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии. Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность; пневматическому испытанию на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.
Для подбора ресивера свяжитесь со специалистом отдела продаж.
Задать вопрос
Оптимальный подбор ресивера может положительно сказаться на работе пневмооборудования при пиковых нагрузках при одновременном подключении нескольких потребителей, на снижении уровня шума и вибраций, а также на общем повышении энергоэффективности оборудования за счет сокращения циклов включения/выключения компрессора.
Комплект поставки
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
В разделе Техническая документация представлены:
- Каталог продукции завода
- Каталоги запасных частей
- Паспорта компрессоров
- Каталоги сборочных узлов
- Наиболее часто заказываемые запасные части к компрессорам
Характеристики
Объем, л.
|
430 |
Давление, атм.
|
10 |
Исполнение
|
Вертикальный |
Вход/выход, дюйм
|
1 1/2" |
Условия эксплуатации, °C
|
от -20 до + 100 |
Марка стали
|
Ст3пс |
Толщина стенки обечайки / днища мм
|
4 / 5 |
Наружное покрытие, полиэфирная порошковая краска
|
RAL 5010 |
Срок службы, лет
|
10 |
Габариты, см
|
69 х 63 х 185 |
Масса, кг
|
120 |
