Выбор фильтра сжатого воздуха
Примеси могут загрязнять конечные потребители пневмоэнергии и продукцию, для которой используется сжатый воздух. Загрязнения и влага в сжатом воздухе наносят вред инструментам, механизмам и другому оборудованию. Для дополнительной очистки воздуха рекомендуется использовать специальные фильтры.
Фильтр сжатого воздуха – это дополнительный элемент системы, который предназначен для удаления различных нежелательных или потенциально вредных загрязнений из воздуха, включая такие загрязнения, как аэрозоли, пары или твердые частицы, в том числе пыль, грязь, частицы коррозии труб или растительная пыльца. Аэрозоли — это небольшие капли масла или воды, а пары – те же вещества, преобразованные в газообразное состояние.
Применяя современные системы фильтрации, можно повысить качество воздуха, повысив вместе с тем и эффективность работы всей системы. Характеристики и количество применяемых фильтров зависят от требований того или иного технологического процесса.
Перечислим несколько разновидностей фильтров, а также вопросы, которые могут возникнуть при выборе оптимальных фильтров для системы передачи сжатого воздуха.
Типы фильтров
Фильтры сжатого воздуха можно разделить на три типа: коалесцирующие фильтры, фильтры для сухих твердых частиц и фильтры для удаления пара. Коалесценцией (лат. coalesco — соединяться) называют слияние капель или других частиц внутри подвижной среды или на поверхности тела. Результатом коалесценции является укрупнением капель под действием сил межмолекулярного притяжения.
Например, коалесценция капель воды в атмосфере приводит к выпадению дождя и росы.
Каждый из перечисленных фильтров работает по-разному, при этом все они служат одной и тот же цели удаления из воздуха загрязняющих веществ:
- Коалесцирующие фильтры удаляют воду, масло и аэрозоли из воздуха, в то время как барьер повторного уноса предотвращает повторное попадание загрязняющих веществ в воздух. Эти фильтры также удаляют твердые частицы из сжатого воздуха, задерживая их в фильтрующем материале, хотя это может приводить к падению давления, если не менять фильтрующий элемент регулярно. Коалесцирующие фильтры хорошо справляются с удалением большинство загрязняющих веществ, снижая уровень твердых частиц до 0,1 мкм, а жидкости - до 0,01 промилле.
- Недорогой альтернативой коалесцирующему фильтру является каплеотбойник. Не обеспечивая такой же уровень фильтрации, как коалесцирующие фильтры, он обеспечивает меньший перепад давления, что помогает снизить энергозатраты во время процесса фильтрации. Каплеотбойник предпочтительнее использовать с жидким конденсатом и аэрозолями в компрессорных системах, использующих смазку.
- Сухие сажевые фильтры обычно используются для удаления сухих частиц после адсорбционной сушки. Они также могут устанавливаться непосредственно в местах потребления сжатого воздуха.
- Фильтры для удаления пара работают по принципу адсорбции. Они обычно удаляют аэрозоли смазочных материалов с помощью гранул активированного угля, углеродной ткани или бумаги. Фильтры для удаления пара обычно распологаются после коалесцирующих фильтров, поскольку они могут улавливать и удалять газообразные частицы масла, которые прошли через коалесцирующий фильтр.
Какой фильтр выбрать?
Для различных компрессорных систем в зависимости от требований к качеству воздуха требуются разные типы фильтров и уровни фильтрации, поэтому, чтобы выбрать правильную систему фильтров, необходимо знать требования, предъявляемые к тому или иному технологическому процессу. Например, если сжатый воздух используется в фармацевтической или пищевой промышленности, скорее всего потребуется значительно более высокое качество сжатого воздуха, чем для снабжения пневмоинструмента.
Необходимо также выяснить, какое влияние на процесс может оказать содержащееся в сжатом воздухе масло, может ли это отрицательно повлиять на результат, а также какое максимальное количество масла может присутствовать в воздухе. Если техпроцессы чувствительны к воздействию масла, установка встроенного коалесцирующего фильтра может значительно сократить его присутствие в воздухе. Следует также обратить внимание на энергоэффективность фильтров. Высокоэффективные фильтры могут производить чистый воздух, удаляя частицы размером до 0,01 мкм при минимальном перепаде давления и относительно небольших энергозатратах.
Замена и обслуживание фильтра
Чтобы определить, нуждается ли фильтр в замене, необходимо учитывать общее время работы воздушного компрессора и требуемое качество сжатого воздуха. Характерным признаком, указывающим на необходимость замены фильтра, является падение давления. Вот небольшой чек-лист для проверки, следует ли обслуживать или менять фильтр сжатого воздуха:
- Проверьте срок службы фильтра, рекомендованного производителем.
- Проверьте качество воздуха на соответствие допустимым требованиям технологического процесса.
- Проверьте систему на минимально допустимый уровень падения давления, указанный производителем оборудования.
При наличии отклонений при проверке необходимо обслуживание или замена фильтра. Следует обращать внимание на своевременную замену фильтрующих элементов до того, как произойдет падение давления ниже допустимого, возникнут проблемы с качеством воздуха или снижением энергоэффективности работы компрессорной установки.
Рекомендуемая схема системы подготовки сжатого воздуха
Чтобы улучшить качество сжатого воздуха, увеличить надежность и продолжительность бесперебойной работы оборудования и потребителей воздуха, рекомендуется дополнить пневмосистему магистральным фильтром и осушителем воздуха.

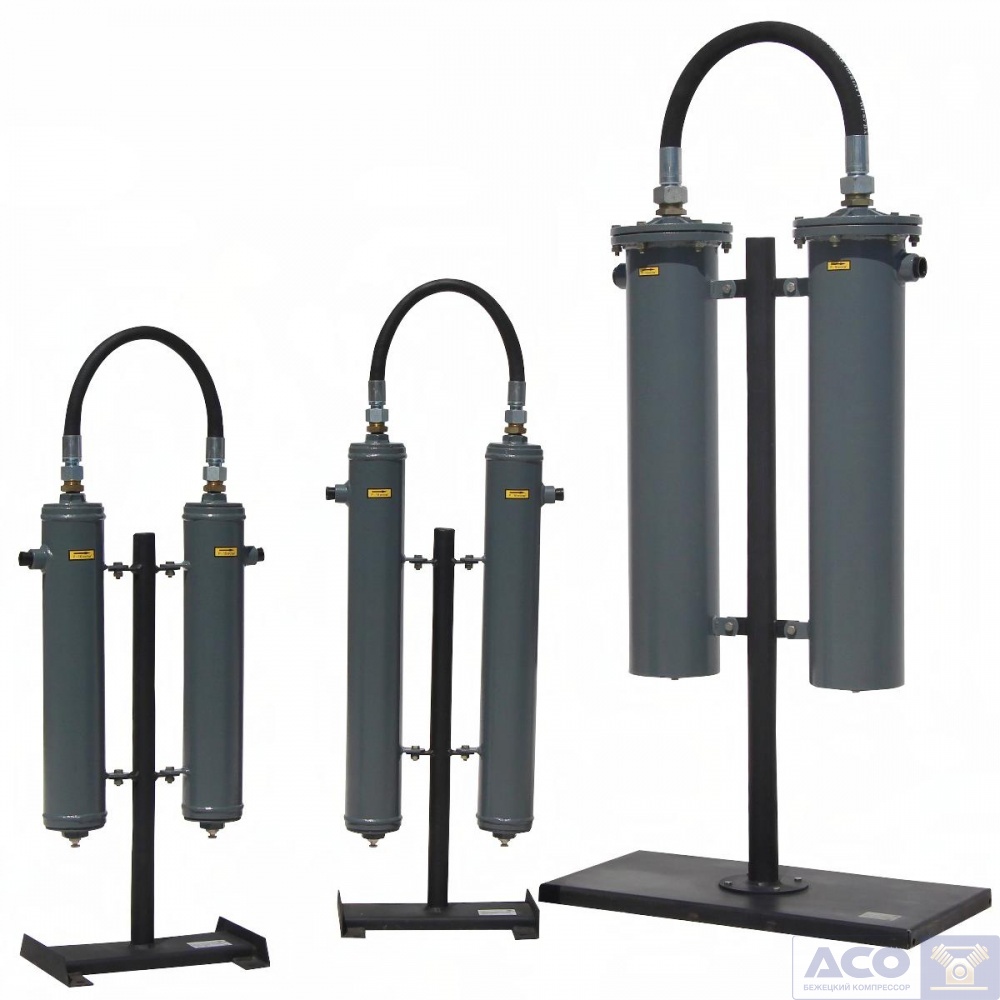

Магистральные фильтры Бежецкого завода АСО применяются для очистки сжатого воздуха и газов от аэрозолей масла и влаги, а также от твердых частиц размером более 1 мкм. при содержании аэрозоля масла на выходе не более 0,1 мг/м3.
Принцип работы бежецких осушителей воздуха основан на эффекте конденсации содержащийся в воздухе влаги на холодной поверхности, температура которой находится ниже точки росы. Все осушители снабжены программируемой автоматикой защиты с индикацией причины аварийного останова.©- Комментарии
