Аппарат струйной очистки АСО150-02
Аппарат струйной очистки АСО150-02 имеет производительность по очистке поверхности до 37 м²/ч. Расход сжатого воздуха составляет 4...10 м³/мин, рабочее давление 7...10 атм. Расход абразива 15 - 40 кг на 1м², объем камеры 150 л, габариты 96 х 81 х 125 см, масса 190 кг. Длина напорного рукава 40 м.
Аппарат укомплектован напорным рукавом с дистанционным управлением, соплом вентури.
Назначение:
-
очистка воздушно-струйным способом внутренних и наружных поверхностей от ржавчины, окалины, краски, различного рода загрязнений;
-
обезжиривание поверхностей;
-
ремонт зданий и сооружений.
Аппарат струйной очистки АСО150-02 изготавливается в исполнении «УХЛ» для категории размещения «2» по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
-
температура окружающей среды от +5 °C до +40 °C;
-
относительная влажность до 80 % при температуре +25 °C.

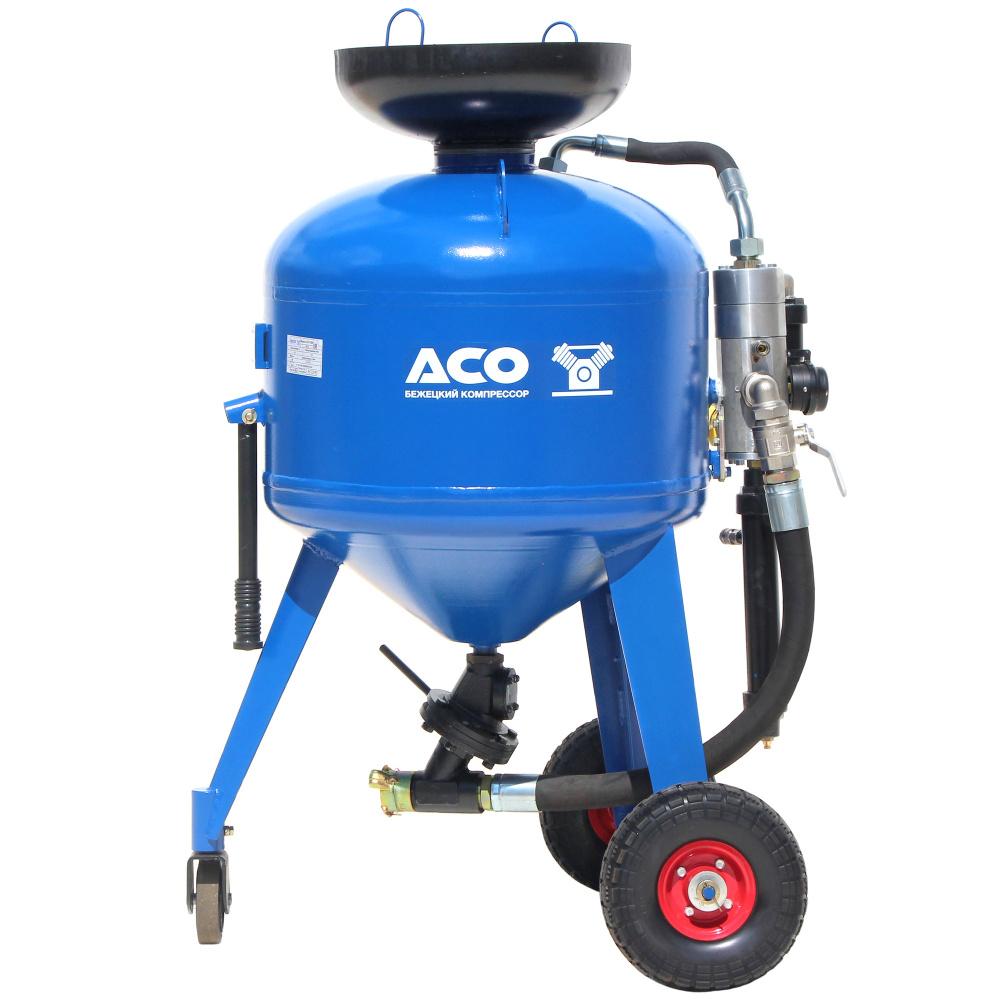

Аппарат представляет собой устройство, состоящее из ресивера, образующего рабочую камеру аппарата, загрузочного бункера с сеткой, дозатора абразива, напорного рукава и блока управления.
Ресивер представляет собой сварной сосуд, состоящий из эллипсоида, цилиндрической обечайки, конуса, обращенного вершиной вниз. В верхней части ресивера размещен фланец, к которому крепится загрузочный бункер, внутри на трубопроводе подвода воздуха размещён загрузочный клапан, на днище приварена бобышка для присоединения рукава сброса давления. На цилиндрической обечайке к трубопроводу крепится пневматический блок управления.
Вершина конуса, образующего нижнюю часть ресивера, снабжена горловиной, к которой крепится дозатор абразива.
На выходе дозатора установлен У-образный патрубок, один из выходов которого предназначен для приема абразива из дозатора, а второй - для подвода сжатого воздуха из пневмосистемы. Выходное отверстие патрубка оснащено быстросъемным соединением для подключения напорного рукава подачи абразива.
Аппарат струйной очистки АСО150-01 имеет производительность по очистке поверхности до 37 м²/ч. Расход сжатого воздуха составляет 4...10 м³/мин, рабочее давление 7...10 атм. Расход абразива 15 - 40 кг на 1м², объем камеры 150 л, габариты 96 х 81 х 125 см, масса 162 кг. Длина напорного рукава 20 м.
Аппарат укомплектован напорным рукавом с дистанционным управлением, соплом вентури.
Назначение:
-
очистка воздушно-струйным способом внутренних и наружных поверхностей от ржавчины, окалины, краски, различного рода загрязнений;
-
обезжиривание поверхностей;
-
ремонт зданий и сооружений.
Аппарат струйной очистки АСО150-01 изготавливается в исполнении «УХЛ» для категории размещения «2» по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
-
температура окружающей среды от +5 °C до +40 °C;
-
относительная влажность до 80 % при температуре +25 °C.
Аппарат представляет собой устройство, состоящее из ресивера, образующего рабочую камеру аппарата, загрузочного бункера с сеткой, дозатора абразива, напорного рукава и блока управления.
Ресивер представляет собой сварной сосуд, состоящий из эллипсоида, цилиндрической обечайки, конуса, обращенного вершиной вниз. В верхней части ресивера размещен фланец, к которому крепится загрузочный бункер, внутри на трубопроводе подвода воздуха размещён загрузочный клапан, на днище приварена бобышка для присоединения рукава сброса давления. На цилиндрической обечайке к трубопроводу крепится пневматический блок управления.
Вершина конуса, образующего нижнюю часть ресивера, снабжена горловиной, к которой крепится дозатор абразива.
На выходе дозатора установлен У-образный патрубок, один из выходов которого предназначен для приема абразива из дозатора, а второй - для подвода сжатого воздуха из пневмосистемы. Выходное отверстие патрубка оснащено быстросъемным соединением для подключения напорного рукава подачи абразива.
Характеристики
Давление, атм.
|
10 |
Дистанционное управление
|
Да |
Производительность по очистке поверхности, м²/ч
|
до 37 |
Расход сжатого воздуха, м³/мин
|
4 - 10 |
Рабочее давление, атм.
|
7 -10 |
Pасход абразива на 1м², кг.
|
15 - 40 |
Объем камеры, л.
|
150 |
Габариты, см
|
96 х 81 х 125 |
Масса, кг
|
162 |
