Поршневой компрессор К22М

Поршневой компрессор стационарного типа К22М Бежецкого завода АСО обеспечивает производство и подачу сжатого воздуха в промышленном применении. Поршневой компрессор используют предприятия, где не требуются большие объемы сжатого воздуха. В первую очередь, это станции технического обслуживания, где сжатый воздух обеспечивает работу пневматических устройств, например, шиномонтажного инструмента, пневматических гайковертов, краскопультов и др. А также различные производства: металлообработка, деревообработка, производство мебели и пластиковых окон, строительные работы, пескоструйная обработка деталей, сельское хозяйство и др.

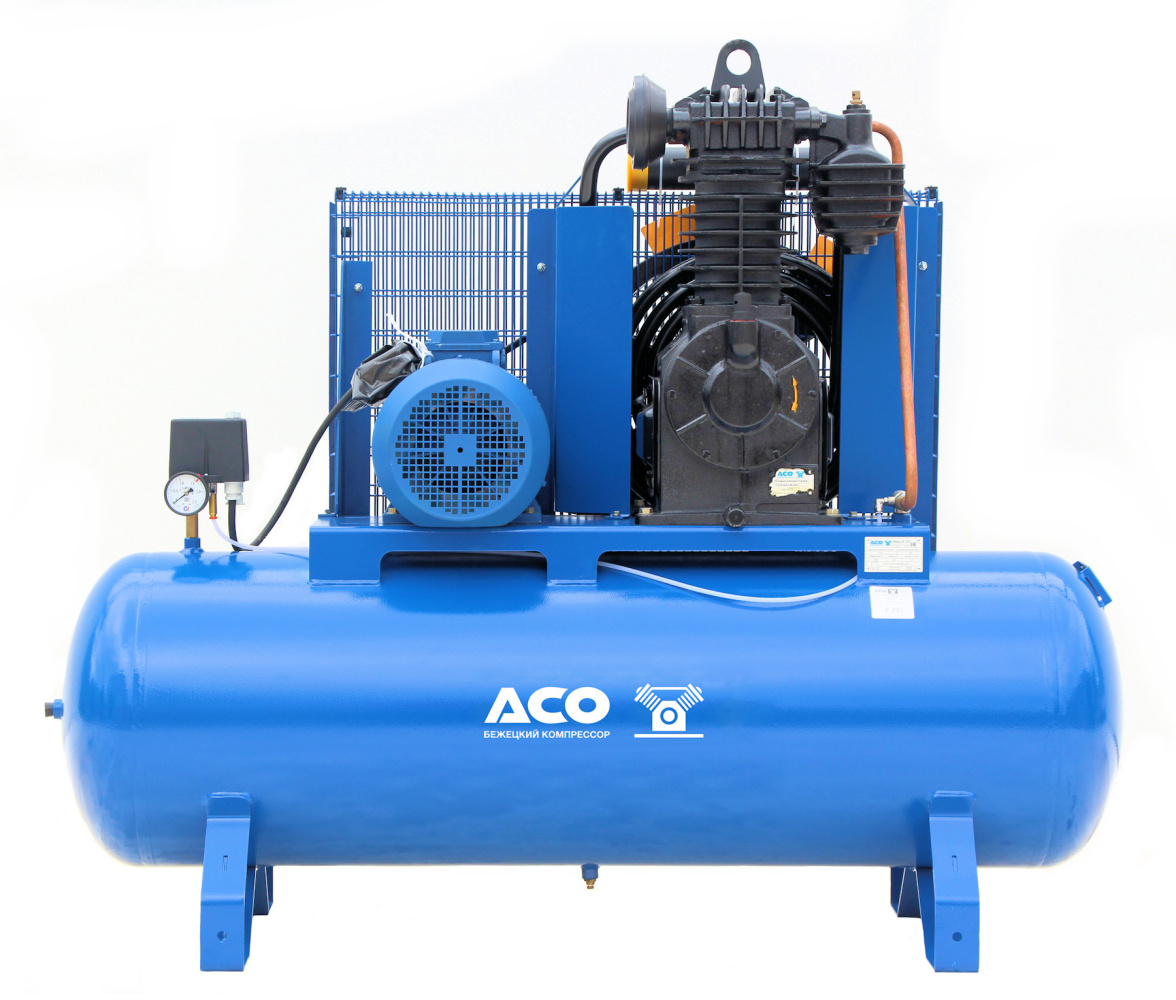

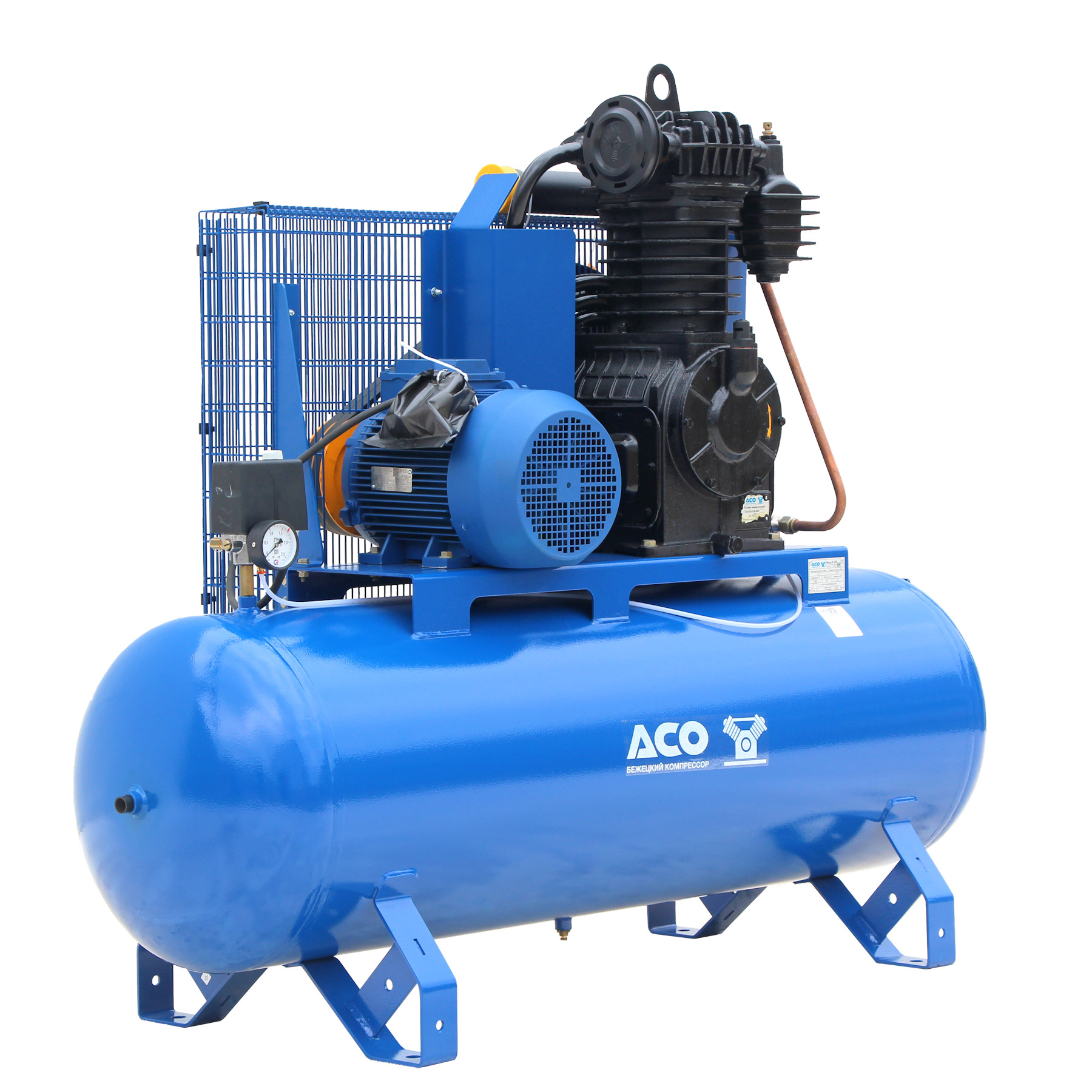

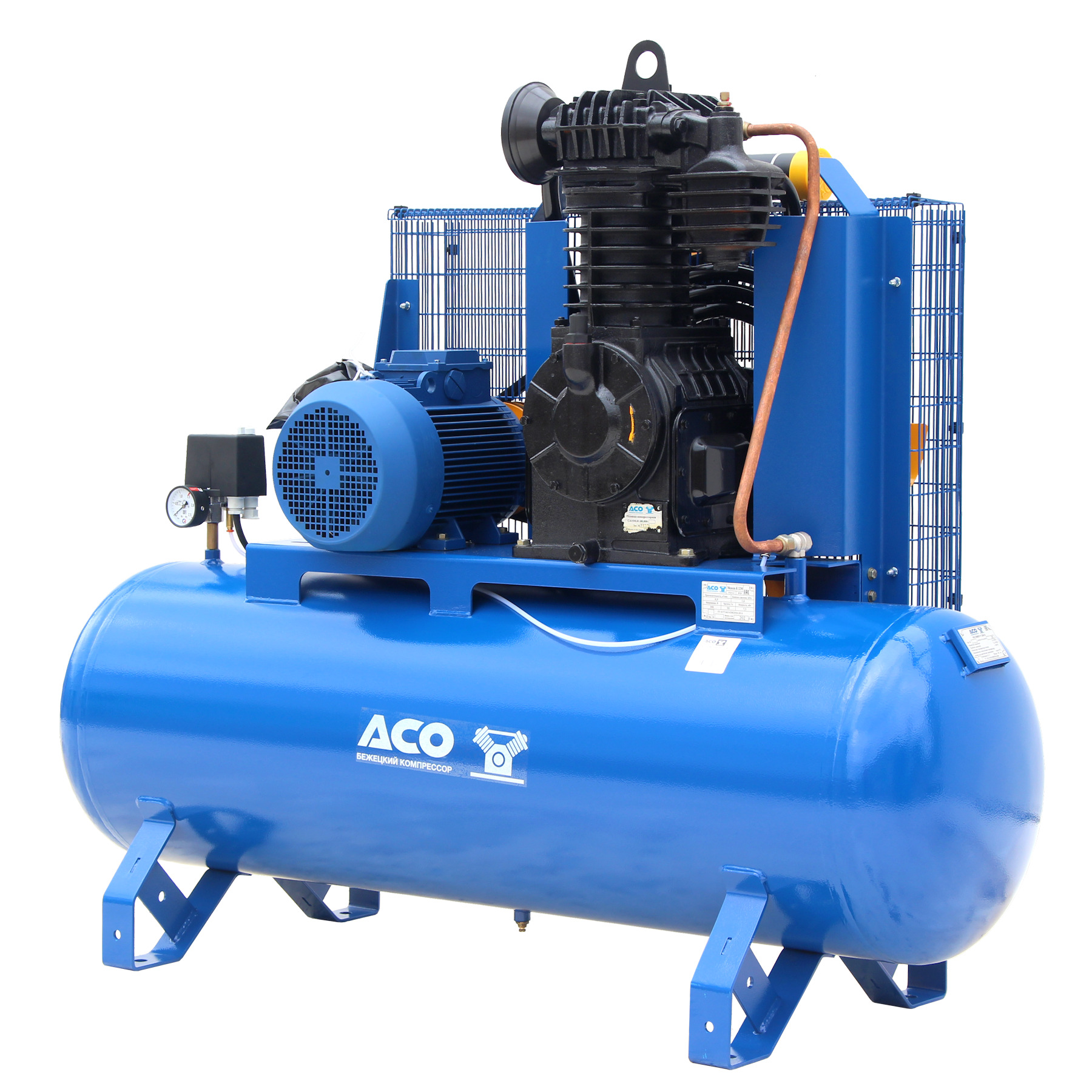

Компрессор обладает производительностью 900 л/мин, производительность по нагнетанию составляет 700 л/мин. Максимальное давление составляет 16 атм. Трехфазный электродвигатель мощностью 7,5 кВт напряжением 380 В вращает поршневую головку С415М.01. Контроль давления обеспечивают реле ведущих мировых производителей, проверенные на заводе длительными ресурсными испытаниями. Компрессор устанавливается на горизонтальном ресивере объемом 230 л. Размеры 160 х 65 х 135 см, масса компрессора 275 кг.

В конструкции компрессора К22М применена массивная и крепкая компрессорная головка поршневого типа С415М.01, которая выходит из собственного литейного производства. В результате модернизации была изменена конструкция системы охлаждения компрессорной головки, с заменой имеющегося, трудоемкого в изготовлении, ограждения К20.00.01.000 на унифицированное от серийных моделей С415М, С416М. Также отпала необходимость в креплении диска С415М.01.00.900 на маховик компрессорной головки, он заменен на лопасти. В связи с этим в конструкции системы охлаждения появились конструктивные элементы в виде направляющих для подачи потока воздуха в термонапряженные места компрессорной головки.

Для защиты движущихся механизмов компрессора К22М от контакта с персоналом используется сетчатое ограждение. Для удобства открывания или снятия ограждения предусмотрены специальные замки.
Данные изменения повлекли за собой изменение конструкции ресивера, теперь воздухосборник имеет обозначение К22М.05.00.000, а трубопровод, соединяющий компрессорную головку с ресивером, заимствуется от поршневой установки К2.

Компрессор К22М закреплен на воздушном ресивере объемом 230 л. Бежецкий завод АСО изготавливает ресиверы объёмом до 900 литров и давлением до 40 атм. В процессе производства каждый ресивер проходит контроль качества, подвергаясь гидравлическому испытанию на прочность, а также пневматическому испытанию на герметичность, что гарантирует надежность и безопасность эксплуатации. Продольный шов и кольцевые сварные соединения контролируются методом ультразвуковой дефектоскопии. Ресиверы окрашиваются на автоматической линии порошковой окраски.

Поршневые компрессоры Бежецкого завода отличаются экономичностью, надежностью, несложностью конструкции и простотой в ремонте. Они хорошо справляются с частыми переключениями, отлично подходят для эксплуатации с перерывами. Максимальная простота конструкции обеспечивает этой группе оборудования более низкую стоимость и высокую ремонтопригодность по сравнению с винтовыми той же производительности.

Рекомендуемая схема пневмосистемы
