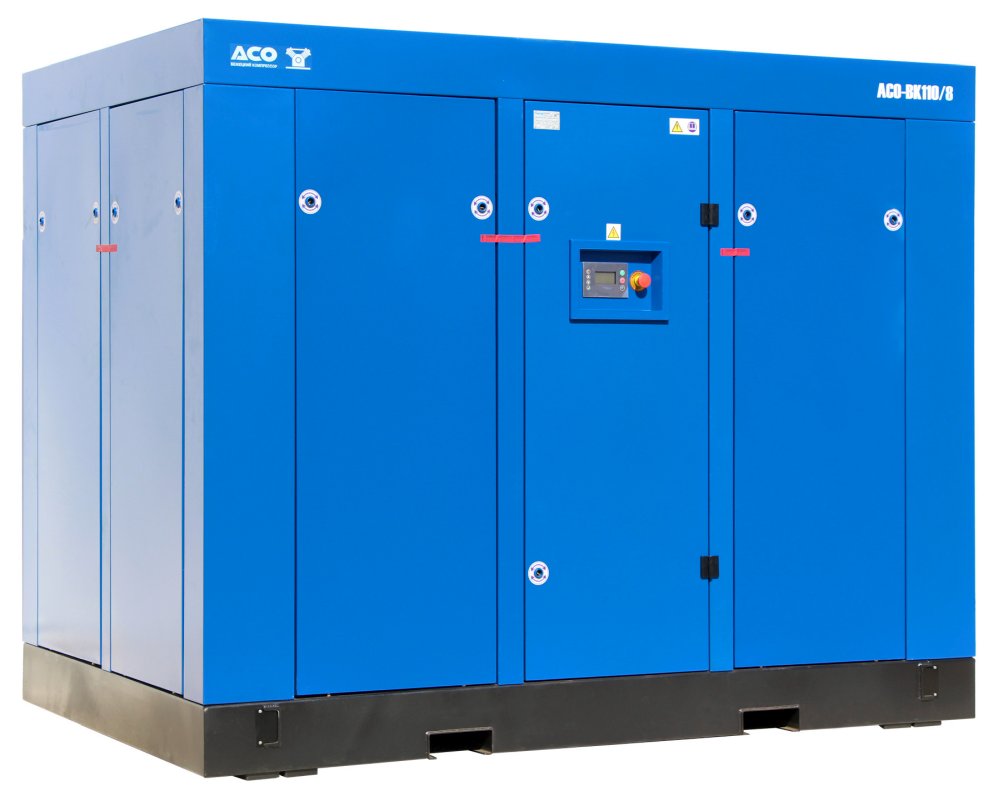

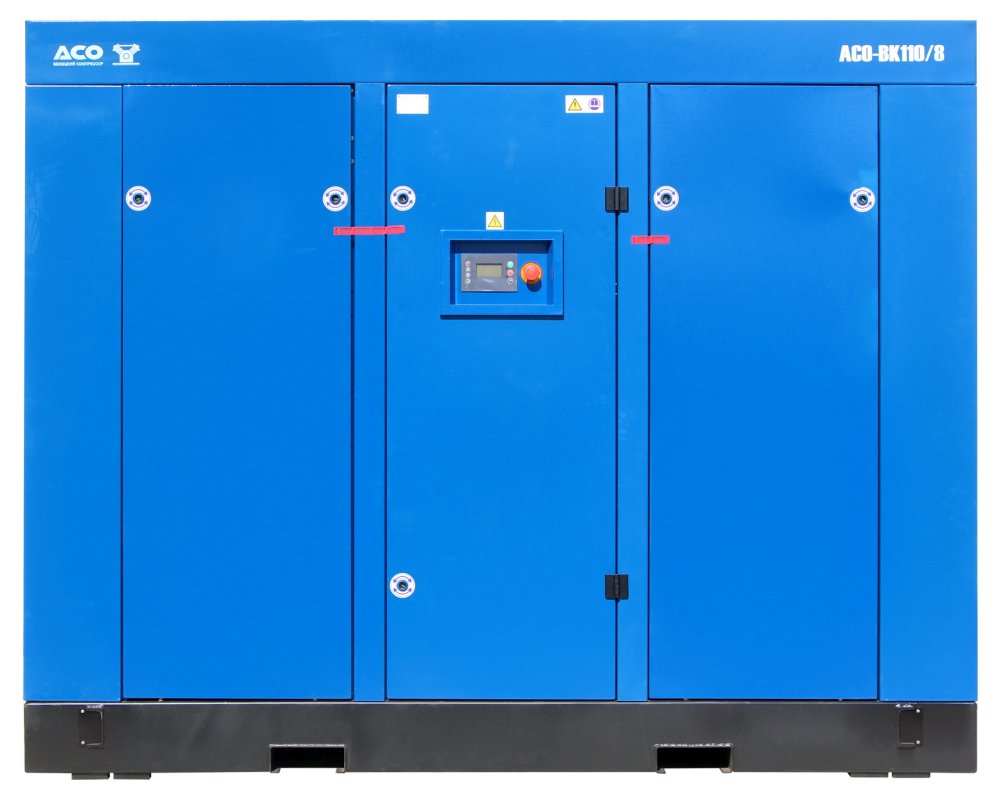

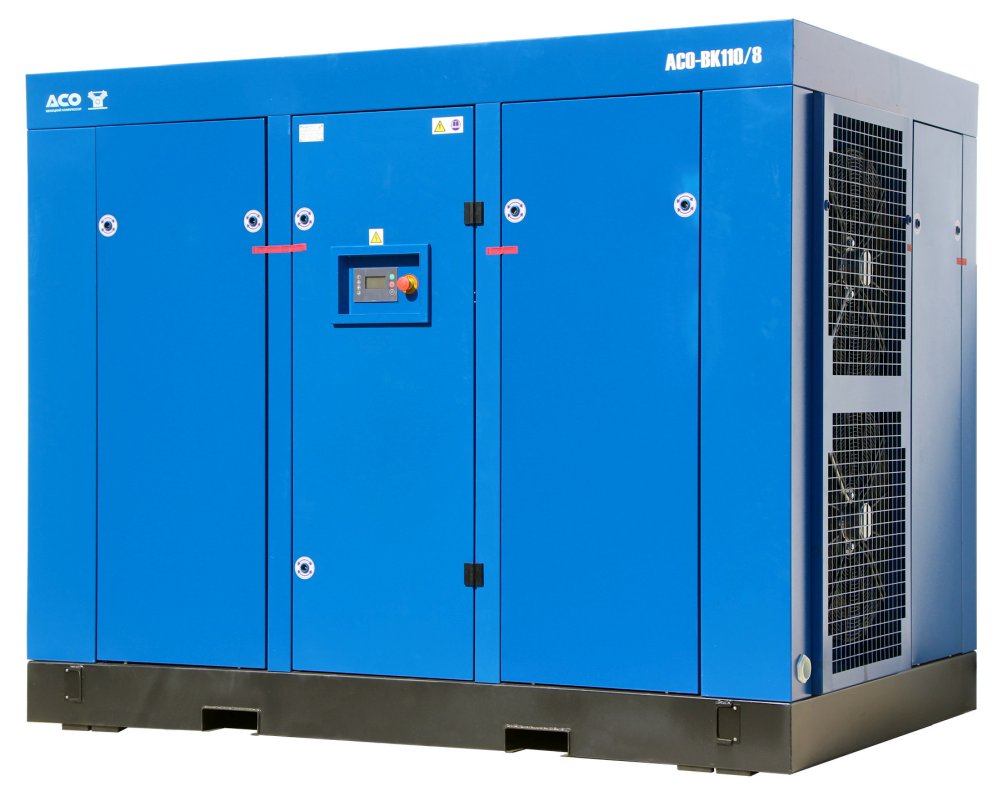

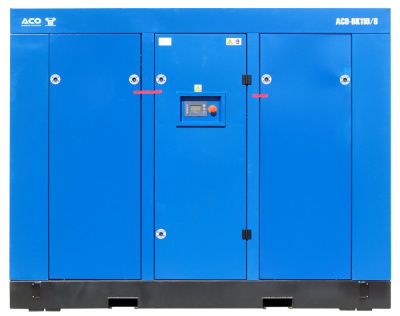

Винтовой компрессор АСО-ВК110/8М2
Компрессор АСО-ВК110/8М2 Бежецкого завода АСО имеет производительность 19 м3/мин и максимальное давление 8 атм. Винтовой блок YNE204RA, привод 110 кВт. Уровень шума не превышает 80 дБа. Температура воздуха на всасывании в диапазоне от 5 до 40 °С. Габариты 255 х 165 х 200 см., масса 2100 кг.
Винтовой блок состоит из чугунного литого корпуса, в котором находятся два винтовых ротора (ведущий и ведомый). Ведущий и ведомый роторы находятся в зацеплении профильными поверхностями. При повороте ведущего ротора один из зубьев входит в зацепление со впадиной ведомого ротора и воздух запирается во впадине. При дальнейшем повороте происходит уменьшение объёма впадины, а следовательно сжатие находящегося в ней воздуха. Контакт поверхностей ротора происходит через масляную пленку.
Передачу крутящего момента обеспечивает упругая муфта, установленная между электродвигателем и винтовым блоком. Прямой привод, в сравнении с ременным, обеспечивает низкий уровень шума, уменьшает вибрации, имеет большую надежность и не требует обслуживания. Винтовые компрессоры с прямым приводом рекомендуется устанавливать на производствах с повышенными расходами сжатого воздуха. Достоинством прямого привода является общее снижение энергопотребления до 10% и обеспечение передачи крутящего момента без потерь.
На внутренних поверхностях корпуса компрессора АСО-ВК110/8М2 установлены шумопоглощающие материалы, таким образом уровень шума компрессора не превышает нормальный естественный фон в производственном помещении.
Бежецкий завод АСО производит промышленные винтовые компрессоры с прямым и ременным приводом, модельный ряд представлен моделями мощностью от 4 до 315 кВт производительностью до 30 кубометров в минуту при рабочем давлении до 16 атмосфер.
Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
В разделе Техническая документация представлены:
Характеристики
Винтовой блок
|
YNE204RА (BAOSI) |
Тип привода
|
прямой |
Давление, атм.
|
8 |
Произв., л/мин.
|
19000 |
Исполнение
|
Стационарный |
Привод, кВт
|
110 |
Управление (микропроцессор)
|
Да |
Реле давления
|
нет |
Охлаждение масла и воздуха
|
воздушное |
Температура воздуха на всасывании, °С
|
5 - 40 |
t° воздуха конечная (после газоохладителя), °С
|
≤ 40 |
Уровень шума, дБа
|
не более 80 |
Вход/выход, дюйм
|
G2 |
Габариты, см
|
255 х 165 х 200 |
Масса, кг
|
2100 |
