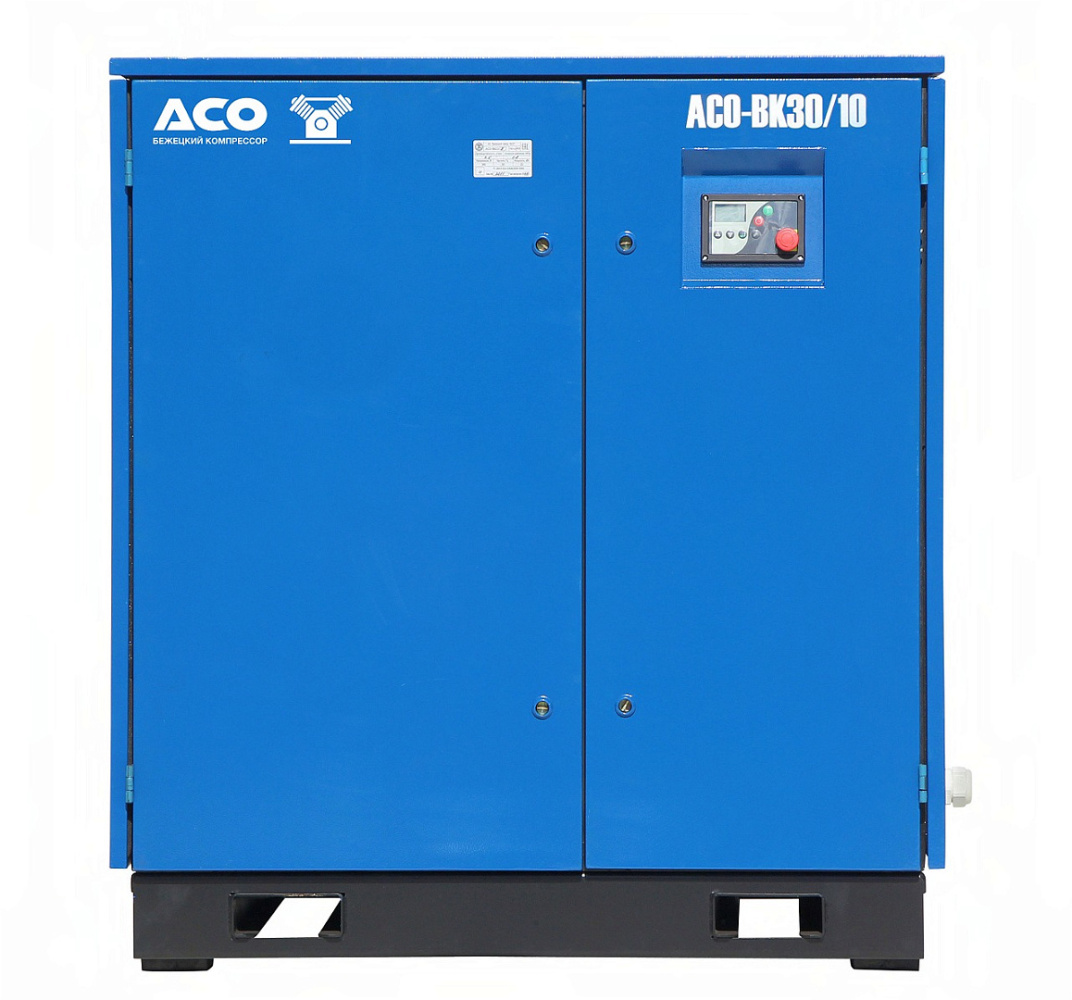

Винтовой компрессор АСО-ВК30/10М2

Винтовой компрессор АСО-ВК30/10М2 производства Бежецкого завода АСО оснащен ременным приводом и имеет производительность по нагнетанию 3,4 м3/мин, рабочее давление 10 атм. Винтовой блок YNT70B (BAOSI), электродвигатель мощностью 30 кВт. Рабочий диапазон температур от 5 до 40°С, расход масла на унос не более 1 г/час. Уровень шума находится в пределах 72 - 76 дБа. Габариты установки составляют 125 х 110 х 135 см., масса 650 кг.

Винтовой блок и привод агрегата размещены на сварной раме, установленной с помощью 4-х резиновых амортизаторов на основании. Передача крутящего момента от привода на блок осуществляется с помощью клиноременной передачи. Тип клинового ремня SPZ (Optibelt, Германия).

Блок охлаждения, односекционный, пластинчатого типа, с воздушным охлаждением от вентилятора, служит для охлаждения масла, поступающего из винтового блока.

Пневмоблок состоит из пневмораспределителя который управляет открытиемзакрытием впускного клапана, и разгрузкой маслоотделителя в режиме холостого хода.

Мультиблок предназначен для распределения и направления потоков масловоздушной смеси и масла, также на нем установлены сменные фильтр масляный и фильтр-сепаратор.

Винтовой блок и привод агрегата размещены на сварной раме, установленной с помощью 4-х резиновых амортизаторов на основании. Передача крутящего момента от привода на блок осуществляется с помощью клиноременной передачи. Тип клинового ремня SPZ (Optibelt, Германия).

Установки выпускаются для подключения в трехфазную четырехпроводную сеть переменного тока, напряжением 380В и частотой 50Гц.

Нормативный режим работы установок – перемежающийся с продолжительностью нагрузки 80%.

Официальный сайт Бежецкого завода АСО на страницах своего каталога продукции представляет более 100 моделей поршневых и винтовых компрессоров в широком диапазоне мощности и производительности.

Рекомендуемая схема пневмосистемы
