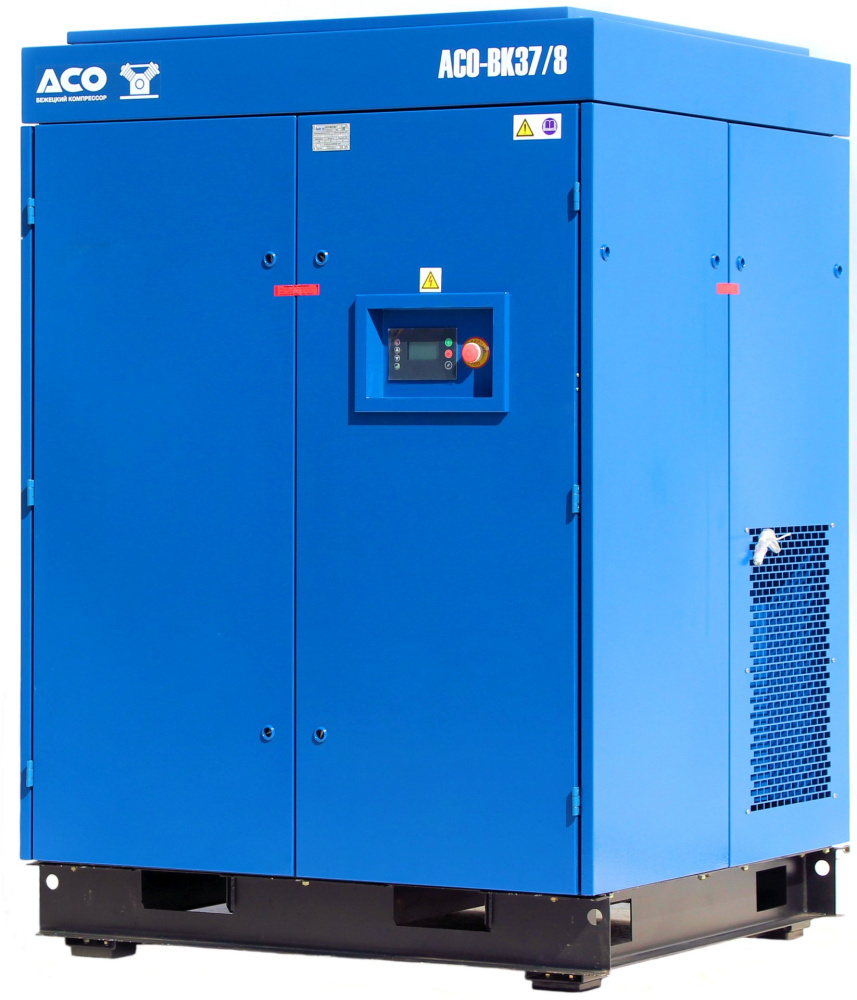

Винтовой компрессор АСО-ВК37/8М2
Привод компрессора АСО-ВК37/8М2 состоит из трёхфазного асинхронного электродвигателя, на валу которого установлен шкив клиноремённой передачи.
Натяжение ремней клиноременной передачи производится перемещением электродвигателя при помощи винтов-натяжителей.
Маслоотделитель агрегата – стальной сварной сосуд, предназначен для отделения масла из масловоздушной смеси, поступающей из винтового блока и обеспечения непрерывности поступления масла в винтовой блок. Отделение масла происходит в два этапа. Первоначально происходит отделение основного количества масла за счёт центробежного эффекта, затем очистка воздуха происходит с помощью фильтрасепаратора, который предназначен для обеспечения остаточного содержания масла, не превышающего 0,1…0,3 мг/м3.
Блок охлаждения, односекционный, пластинчатого типа, с воздушным охлаждением от вентилятора, служит для охлаждения масла, поступающего из винтового блока.
Пневмоблок состоит из пневмораспределителя который управляет открытиемзакрытием впускного клапана, и разгрузкой маслоотделителя в режиме холостого хода.
Мультиблок предназначен для распределения и направления потоков масловоздушной смеси и масла, также на нем установлены сменные фильтр масляный и фильтр-сепаратор. В мультиблоке установлен термостат, который предназначен для поддержания оптимального теплового режима агрегата. Так же в состав мультиблока входит клапан минимального давления. Принцип работы клапана минимального давления заключается в поддержании определённого давления в маслоотделителе агрегата на холостом ходу (в режиме разгрузки), необходимого для смазки винтовой пары.
Клапан минимального давления настроен на давление открытия 4,5 кгс/см и регулировке не подлежит.
Работа термостата происходит следующим образом: при холодном пуске агрегата масло из маслоотделителя по каналам проходит через термостат, далее в масляный фильтр, и поступает непосредственно в винтовой блок, минуя радиатор (блок охлаждения).
При достижении температуры масла значения 72°С термостатический элемент начинает расширяться и перекрывать подвижной гильзой один канал и открывать второй канал, который обеспечивает переток масла через радиатор, далее в масляный фильтр и поступает в винтовой блок.
Система автоматического управления компрессором состоит из приборной панели, панели управления, датчиков температуры и давления.
На приборной панели установлены аппараты электрооборудования.
На панели управления расположен контроллер с кнопкой аварийного останова.
Контроллер предназначен для автоматического управления работой агрегатом и её отключения при возникновении аварийных значений контролируемых параметров.
Дисплей контроллера предназначен для отображения режима работы, текущих значений температуры, давления, настраиваемых параметров, сообщений об авариях и необходимости проведения сервисного обслуживания.
При включении агрегата на дисплее контроллера могут быть выбраны для просмотра кнопками "Плюс", "Минус" следующие показатели работы агрегата:
-
Температура воздуха (масловоздушной смеси) на выходе из винтового блока;
-
Время наработки в рабочем режиме (под нагрузкой);
-
Полное время наработки;
-
Время, оставшееся до сервисного обслуживания.
При появлении неисправности, код ошибки будет выведен на дисплей контроллера.
Принцип работы.
Работа компрессора, переход в рабочий и холостой режим осуществляются автоматически.
После достижения максимального рабочего давления, происходит переход агрегата в холостой режим и по истечении времени холостого хода, установленного в операционном меню, происходит останов агрегата с переходом в режим ожидания.
Агрегат находится в режиме ожидания до тех пор, пока давление в пневмосистеме не упадёт до установленного значения, после чего автоматически произойдёт запуск.
Агрегат снабжен автоматической системой аварийной защиты, с индикацией причины аварийного останова электродвигателя агрегата.
Экстренная остановка и блокировка электродвигателя обеспечивается при следующих условиях:
-
повышение давления в пневмосистеме выше установленного значения;
-
аварийная температура масла;
-
неправильном чередовании фаз электрической сети, перекосе фаз более установленного значения, обрыве фаз;
- срабатывании теплового токового реле.
Рекомендуемая схема пневмосистемы

На официальном сайте Бежецкого завода АСО представлен широкий выбор промышленных винтовых компрессоров с прямым и ременным приводом мощностью от 5,5 до 200 кВт и производительностью от 0,8 до 30 м3/мин.
Характеристики
Винтовой блок
|
YNE117RA (BAOSI) |
Тип привода
|
ременной |
Давление, атм.
|
8 |
Произв., л/мин.
|
6100 |
Исполнение
|
Стационарный |
Привод, кВт
|
37 |
Управление (микропроцессор)
|
Да |
Охлаждение масла и воздуха
|
воздушное |
Количество масла в маслосистеме, л
|
15 |
Расход масла на унос, г/час
|
1.0 |
Содержание масла в сжатом воздухе, мг/м³
|
3 |
Температура воздуха на всасывании, °С
|
5 - 40 |
Уровень шума, дБа
|
72 - 76 |
Габариты, см
|
130 х 125 х 185 |
Масса, кг
|
880 |
