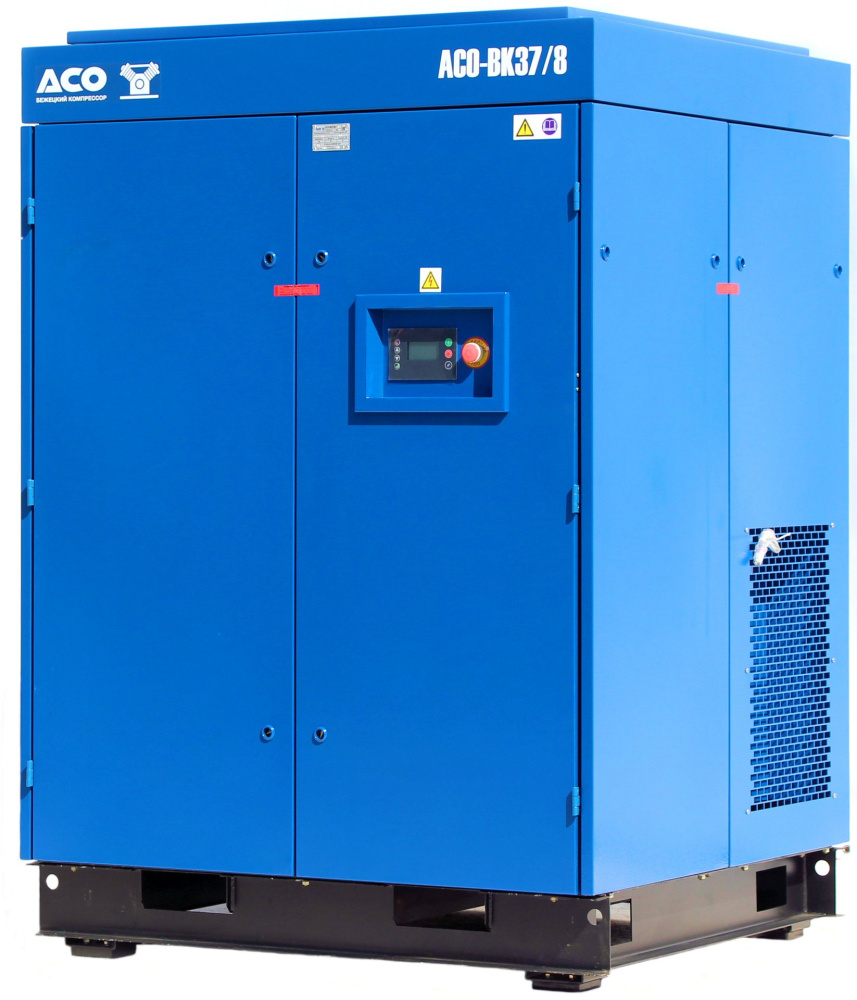

Винтовой компрессор АСО-ВК37/10М2

Винтовой стационарный компрессор АСО-ВК37/10М2 производства Бежецкого завода АСО с винтовым блоком YNE117RA (BAOSI) имеет производительность по нагнетанию 5,2 м3/мин и максимальное рабочее давление 10 атм. Винтовой блок приводит в движение электропривод мощностью 37 кВт. Компрессор работает в диапазоне температур от 5 до 40°С и имеет расход масла на унос не более 1 г/час. Уровень шума находится в пределах 72 - 76 дБа. Габариты установки составляют 130 х 125 х 185 см., масса 880 кг.

Винтовой блок и привод агрегата размещены на сварной раме, установленной с помощью 4-х резиновых амортизаторов на основании. Передача крутящего момента от привода на блок осуществляется с помощью клиноременной передачи. Тип клинового ремня SPZ (Optibelt, Германия).
Винтовой блок состоит из чугунного литого корпуса, в котором находятся два винтовых ротора (ведущий и ведомый). Ведущий и ведомый роторы находятся в зацеплении профильными поверхностями. При повороте ведущего ротора один из зубьев входит в зацепление со впадиной ведомого ротора и воздух запирается во впадине. При дальнейшем повороте происходит уменьшение объёма впадины, а следовательно сжатие находящегося в ней воздуха. Контакт поверхностей ротора происходит через масляную пленку.

Привод компрессора АСО-ВК37/8М2 состоит из трёхфазного асинхронного электродвигателя, на валу которого установлен шкив клиноремённой передачи.

Работа компрессора, переход в рабочий и холостой режим осуществляются автоматически.

Экстренная остановка и блокировка электродвигателя обеспечивается при следующих условиях:

• повышение давления в пневмосистеме выше установленного значения;

• аварийная температура масла;

• неправильном чередовании фаз электрической сети, перекосе фаз более установленного значения, обрыве фаз;

• срабатывании теплового токового реле.

Рекомендуемая схема пневмосистемы
