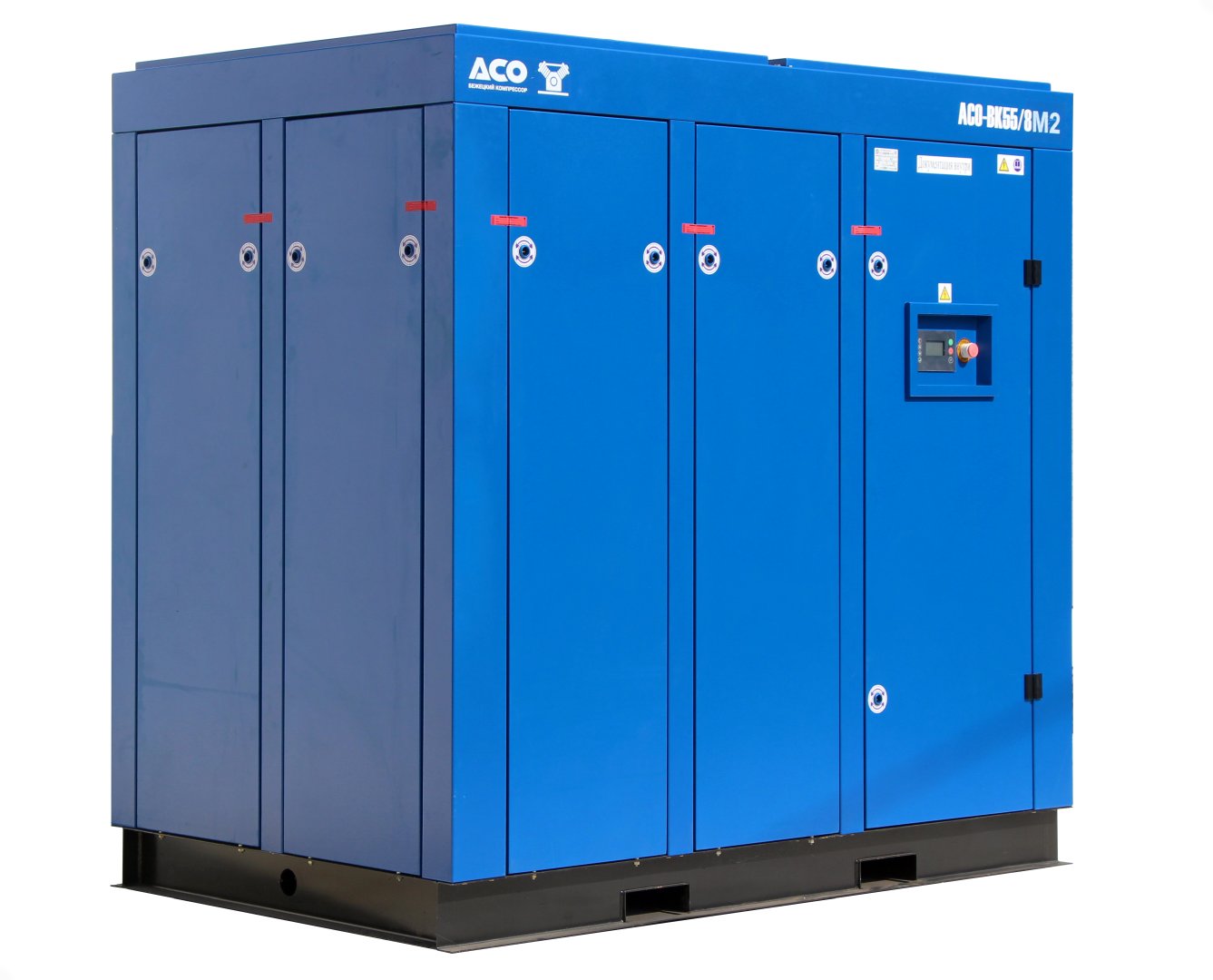

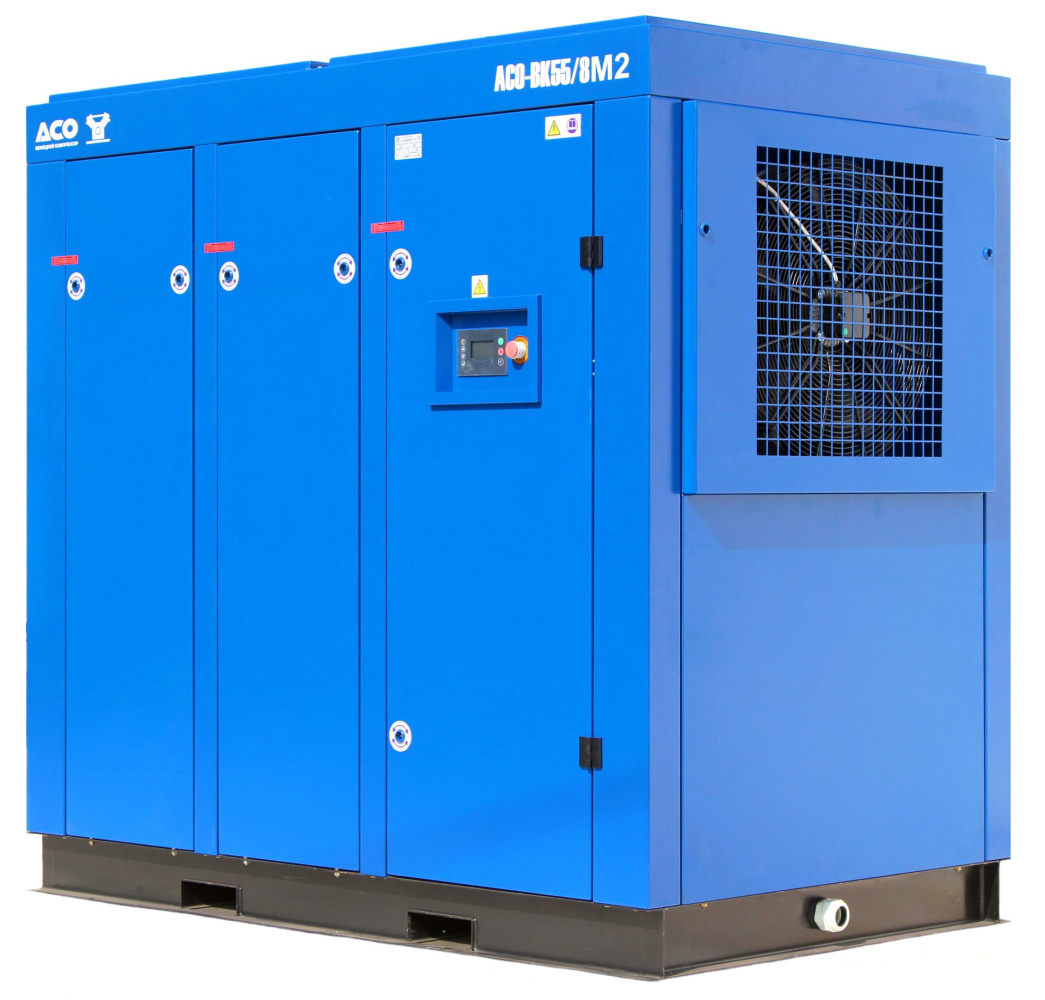

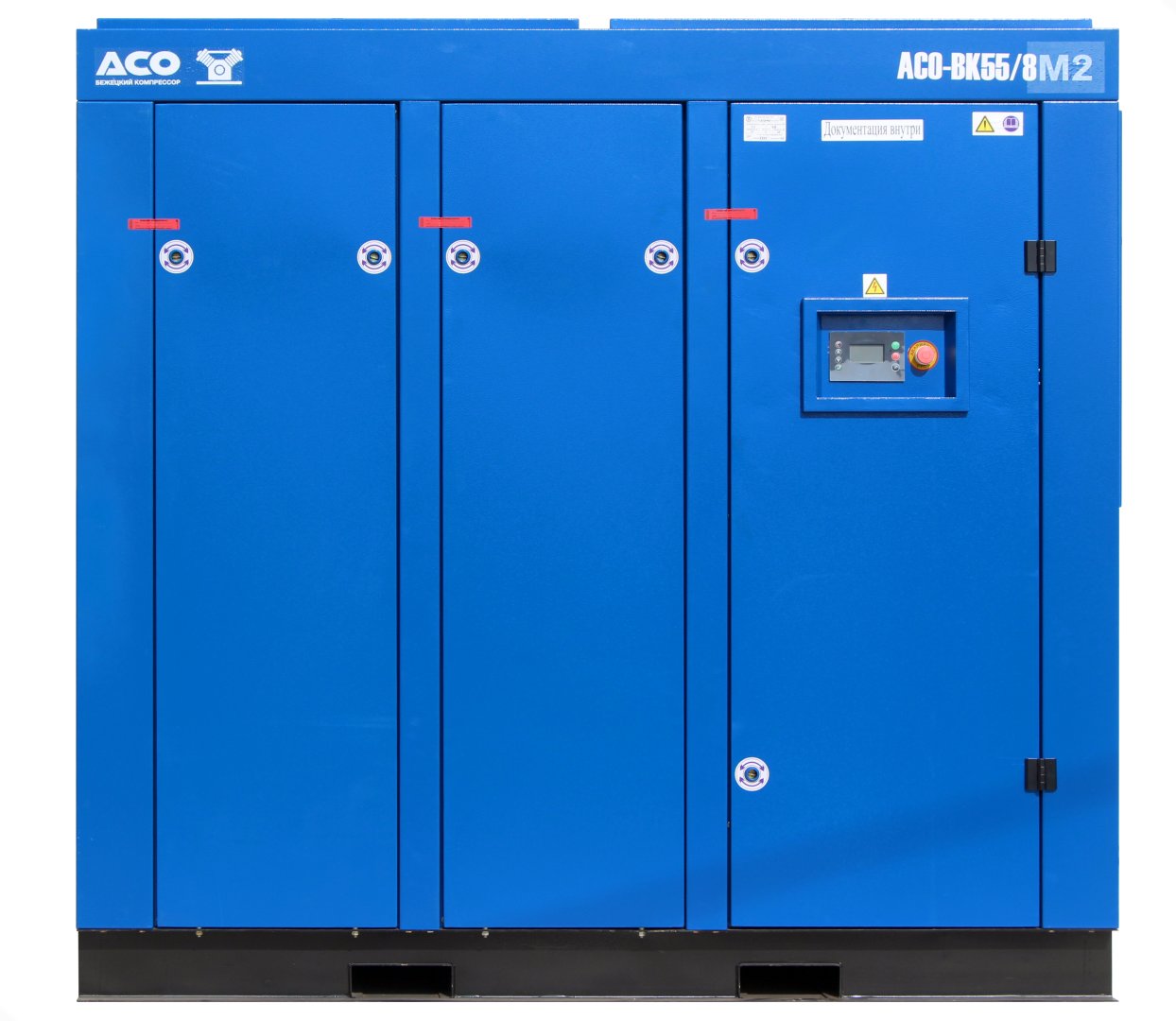

Винтовой компрессор АСО-ВК55/8М2
Компрессор винтовой АСО-ВК55/8М2 предназначен для производства и подачи сжатого воздуха. Производительность компрессора составляет 8,8 м3/мин. при максимальном давлении 8 атм. Винтовой блок приводит в движение электропривод мощностью 55 кВт. Компрессор работает в диапазоне температур от 5 до 40°С и имеет расход масла на унос не более 1 г/час. Уровень шума находится в пределах 72 - 76 дБа. Габариты установки составляют 226 х 130 х 195 см., масса 1100 кг.
Привод компрессора АСО-ВК55/8М2 состоит из трёхфазного асинхронного электродвигателя, на валу которого установлен шкив клиноремённой передачи. Винтовой блок и привод агрегата размещены на сварной раме, установленной с помощью 4-х резиновых амортизаторов на основании. Передача крутящего момента от привода на блок осуществляется с помощью клиноремённой передачи. Тип клинового ремня SРВ-1450 для установок АСО-ВК55М2/8, АСО-ВК55М2/10 и SPB-1550 для АСО-ВК55М2/13.
Винтовой блок состоит из чугунного литого корпуса, в котором находятся два винтовых ротора (ведущий и ведомый). Ведущий и ведомый роторы находятся в зацеплении профильными поверхностями. При повороте ведущего ротора один из зубьев входит в зацепление с впадиной ведомого ротора и воздух запирается во впадине. При дальнейшем повороте происходит уменьшение объёма впадины, а следовательно сжатие находящегося в ней воздуха. Контакт поверхностей ротора происходит через масляную пленку.
За управление компрессором отвечает многофункциональный контроллер. Контроллер выполняет функции защиты и останавливает компрессор в случае поломки, а также обеспечивает доступ к настройкам компрессора и информации о предстоящих ТО.
При включении компрессора на дисплее контроллера могут быть выбраны для просмотра кнопками "Плюс", "Минус" следующие показатели работы:
-
Температура воздуха (масловоздушной смеси) на выходе из винтового блока;
-
Время наработки в рабочем режиме (под нагрузкой);
-
Полное время наработки;
-
Время, оставшееся до сервисного обслуживания.
При появлении неисправности, код ошибки будет выведен на дисплей контроллера.
Винтовые компрессоры Бежецкого завода АСО отвечают жестким требованиям, предъявляемым технологическими стандартами. Все модели обладают низким уровнем шума и вибраций, а конструктивное исполнение позволяет устанавливать компрессоры на ровный пол без специального фундамента.
Рекомендуемая схема пневмосистемы

На официальном сайте Бежецкого завода АСО представлен широкий выбор промышленных винтовых компрессоров с прямым и ременным приводом мощностью от 5,5 до 200 кВт и производительностью от 0,8 до 30 м3/мин.
В разделе Техническая документация представлены:
Характеристики
Винтовой блок
|
YNE143RB-C (BAOSI) |
Тип привода
|
прямой |
Давление, атм.
|
8 |
Произв., л/мин.
|
8800 |
Исполнение
|
Стационарный |
Привод, кВт
|
55 |
Управление (микропроцессор)
|
Да |
Реле давления
|
нет |
Охлаждение масла и воздуха
|
воздушное |
Количество масла в маслосистеме, л
|
35 |
Расход масла на унос, г/час
|
2.5 |
Содержание масла в сжатом воздухе, мг/м³
|
5 |
Температура воздуха на всасывании, °С
|
5 - 40 |
Уровень шума, дБа
|
72 - 76 |
Габариты, см
|
226 х 130 х 195 |
Масса, кг
|
1100 |
