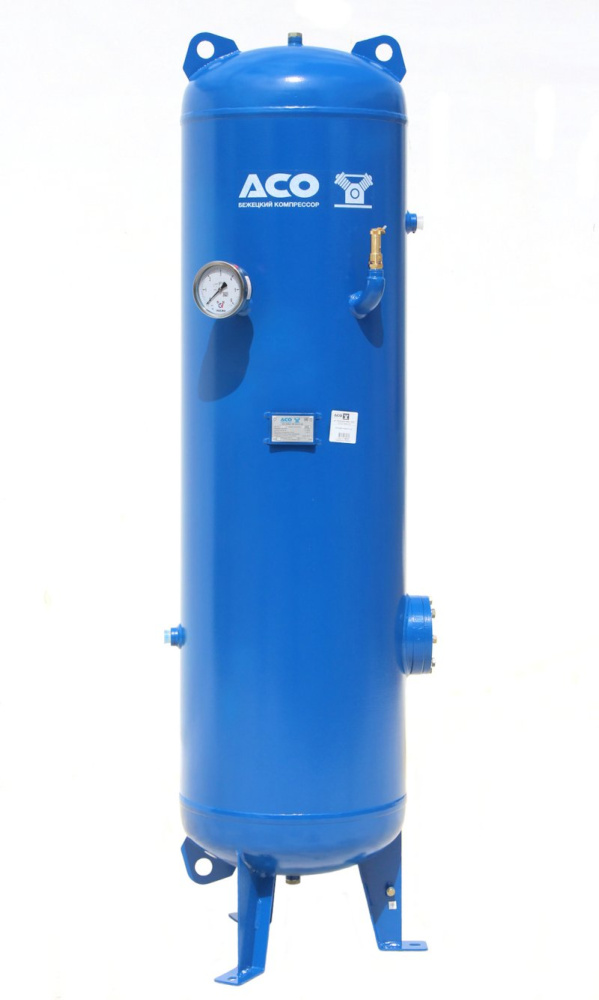

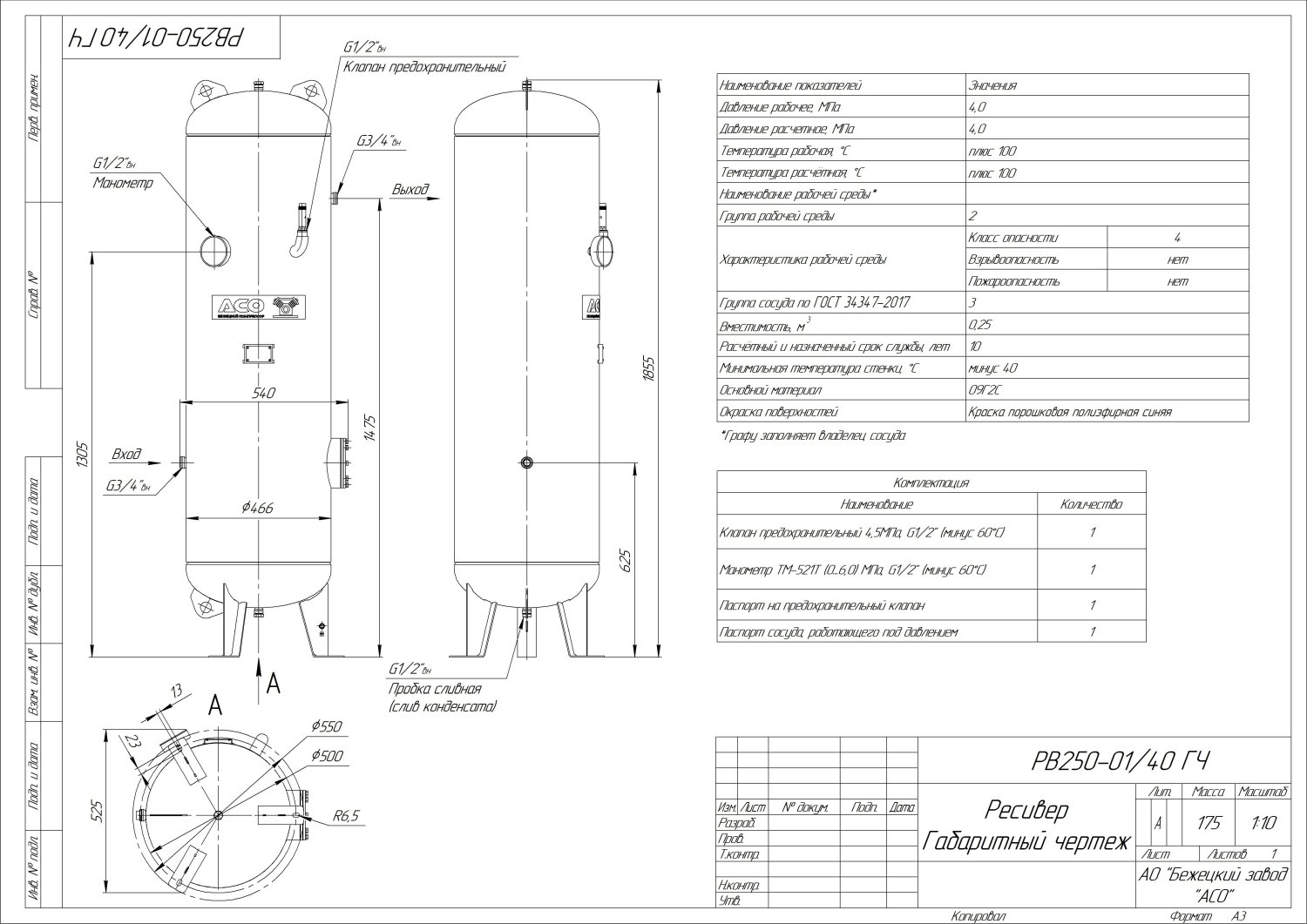

Ресивер воздушный РВ 250-01/40
Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.
Климатическое исполнение «УХЛ» категория изделия 3.1 по ГОСТ 15150-69.
Ресивер предназначен для эксплуатации в районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале.
Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 40 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии. Каждый ресивер проходит гидравлическую проверку на прочность и плотность, пневматическую проверку на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.
Для подбора ресивера свяжитесь со специалистом отдела продаж.
Задать вопрос
Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
Комплектация воздушного ресивера
- Клапан предохранительный 810sGK DN15 PTFE 4,5 МПа, G1/2
Компания «Goetze KG»—компания, которая изготавливает оборудование для работы с криогенными жидкостями и газами, с вакуумом, с высоким и сверхвысоким давлением, с криогенными и сверхвысокими температурами. Клапан предохранительный — это важный элемент системы безопасности, предназначенный для защиты трубопроводов и оборудования от избыточного давления. Такие клапаны широко применяются в различных отраслях промышленности, где требуется надёжная защита от повышенного давления.

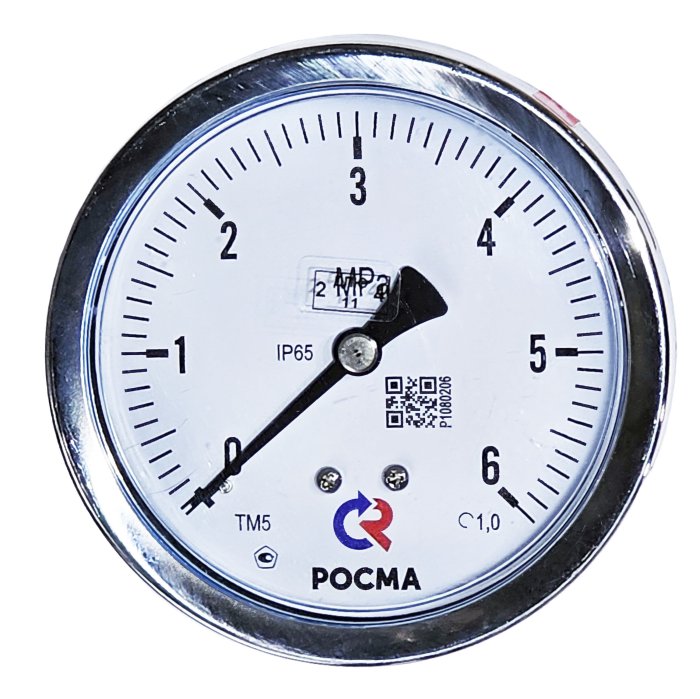

- Манометр ТМ521Т (0…6,0) МПа G1/2
Фирма РОСМА занимает ведущие позиции среди российских производителей высокоточных измерительных приборов. Манометр коррозионностойкий применяется для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
- Пробка АСО
Пробка собственного производства, предназначенная для обеспечения герметичного закрытия входных или выходных отверстий в случае их неиспользования.
Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
В разделе Техническая документация представлены:
- Каталог продукции завода
- Каталоги запасных частей
- Паспорта компрессоров
- Каталоги сборочных узлов
- Наиболее часто заказываемые запасные части к компрессорам
Характеристики
Объем, л.
|
250 |
Давление, атм.
|
40 |
Исполнение
|
Вертикальный |
Вход/выход, дюйм
|
G3/4" |
Условия эксплуатации, °C
|
от -40 до +100 |
Марка стали
|
09Г2С |
Наружное покрытие, полиэфирная порошковая краска
|
RAL 5010 |
Срок службы, лет
|
10 |
Габариты, см
|
54 х 53 х 186 |
Масса, кг
|
175 |
