Ресивер воздушный РВ 500-01/10

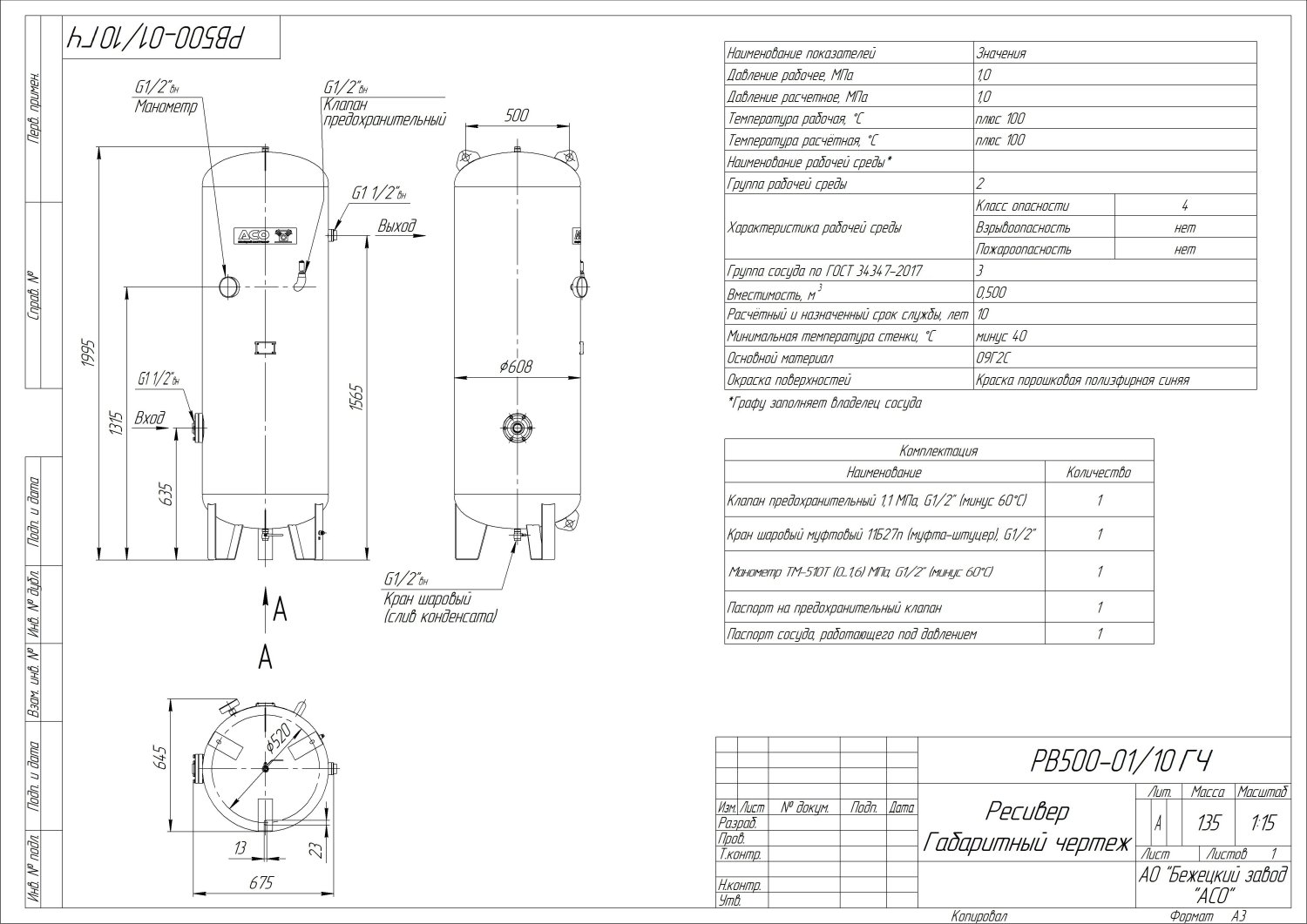

Ресивер вертикальный воздушный РВ 500-01/10 Бежецкого завода АСО объемом 500 л рассчитан на работу при давлении 10 атм и температуре от - 40 до + 100 °C, изготовлен из стали 09Г2С. Габариты составляют 68х65х200 см, масса 135 кг. Наружное покрытие - порошковая полиэфирная краска RAL 5010. Срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 10⁴.

Конструкция ресивера РВ 500-01/10 предусматривает проведение технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.

Для подбора ресивера свяжитесь со специалистом отдела продаж.

Задать вопрос

Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность; пневматическому испытанию на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.

При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).

Перед запуском в эксплуатацию ресивер должен пройти первичное техническое освидетельствование ответственным лицом. При первичном освидетельствовании необходимо:
- проверить представленную техническую документацию;
- провести визуальный контроль наружной поверхности ресивера;
- проверить оснащенность контрольно-измерительными приборами и предохранительными устройствами в соответствии с требованиями технической документации;
- проверить соответствие монтажа требованиям технической документации.

Периодическое техническое освидетельствование проводятся с целью установления исправности ресивера и возможности его дальнейшей эксплуатации. При периодических освидетельствованиях необходимо:
а) проверять техническую документацию - не реже раза в год;
б) производить наружный осмотр всех сварных швов и поверхности ресивера — paз в два года;
в) производить внутренний осмотр коррозионного состояния стенок ресивера, при необходимости провести измерительный контроль толщины стенок ресивера — раз в два года;
г) провести гидравлическое испытание пробным давлением - через 8 лет (в последующем – по результатам диагностирования ресивера). Гидравлическое испытание должно проводиться только при удовлетворительных результатах визуального и измерительного контроля.

Внеочередное освидетельствование ресивера, находящегося в эксплуатации, проводят в следующих случаях:
- если ресивер не эксплуатировался более 12 месяцев;
- если ресивер был демонтирован и установлен на новом месте;
- если произведены реконструкция или ремонт ресивера с применением сварки или пайки элементов, работающих под давлением;
- после происшедшего инцидента или аварии ресивера;
- по предписанию ответственного за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации ресивера.

Ремонт ресивера заключается:
- в обеспечении работоспособного состояния;
- в восстановлении защитного покрытия;
- замене арматуры, контрольно-измерительных приборов и предохранительных устройств, состояние которых не обеспечивает надежность их дальнейшей работы.
До начала производства работ ресивер должен быть отсоединен от воздухопроводов, продут, при необходимости просушен. Не допускается ремонт ресивера, находящегося под давлением.

Комплектация воздушного ресивера



Компания «Goetze KG» специализируется на производстве оборудования для работы с криогенными жидкостями и газами, вакуумом, а также системами высокого и сверхвысокого давления. Продукция компании предназначена для использования в условиях криогенных и сверхвысоких температур. Клапан предохранительный — это важный элемент системы безопасности, предназначенный для защиты трубопроводов и оборудования от избыточного давления. Такие клапаны широко применяются в различных отраслях промышленности, где требуется надёжная защита от повышенного давления.

---

• Кран шаровой DN15 (муфта-штуцер)

Компания «LD Pride» последовательно осуществляет стратегическое развитие и оптимизацию своей деятельности. В рамках данного процесса происходит систематическое совершенствование производственных технологий, внедрение инновационных решений и повышение уровня профессиональной компетентности сотрудников. Это главный принцип работы компании. Шаровой кран — это небольшой, но надёжный прибор, который помогает остановить поток жидкостей или воздуха. Он хорошо закрывает трубы, чтобы ничего не протекало, и служит долго.

---

• Манометр ТМ100Т (0…1,6) МПа G1/2

Компания РОСМА является одним из ведущих российских производителей высокоточных измерительных устройств. Манометр РОСМА ТМ100Т предназначен для измерения и контроля давления жидких и газообразных сред в системах теплоснабжения, водоснабжения, вентиляции и промышленного оборудования, включая работу с водой, воздухом, паром и неагрессивными средами.

---

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
