Ресивер воздушный РВ 900-01/10

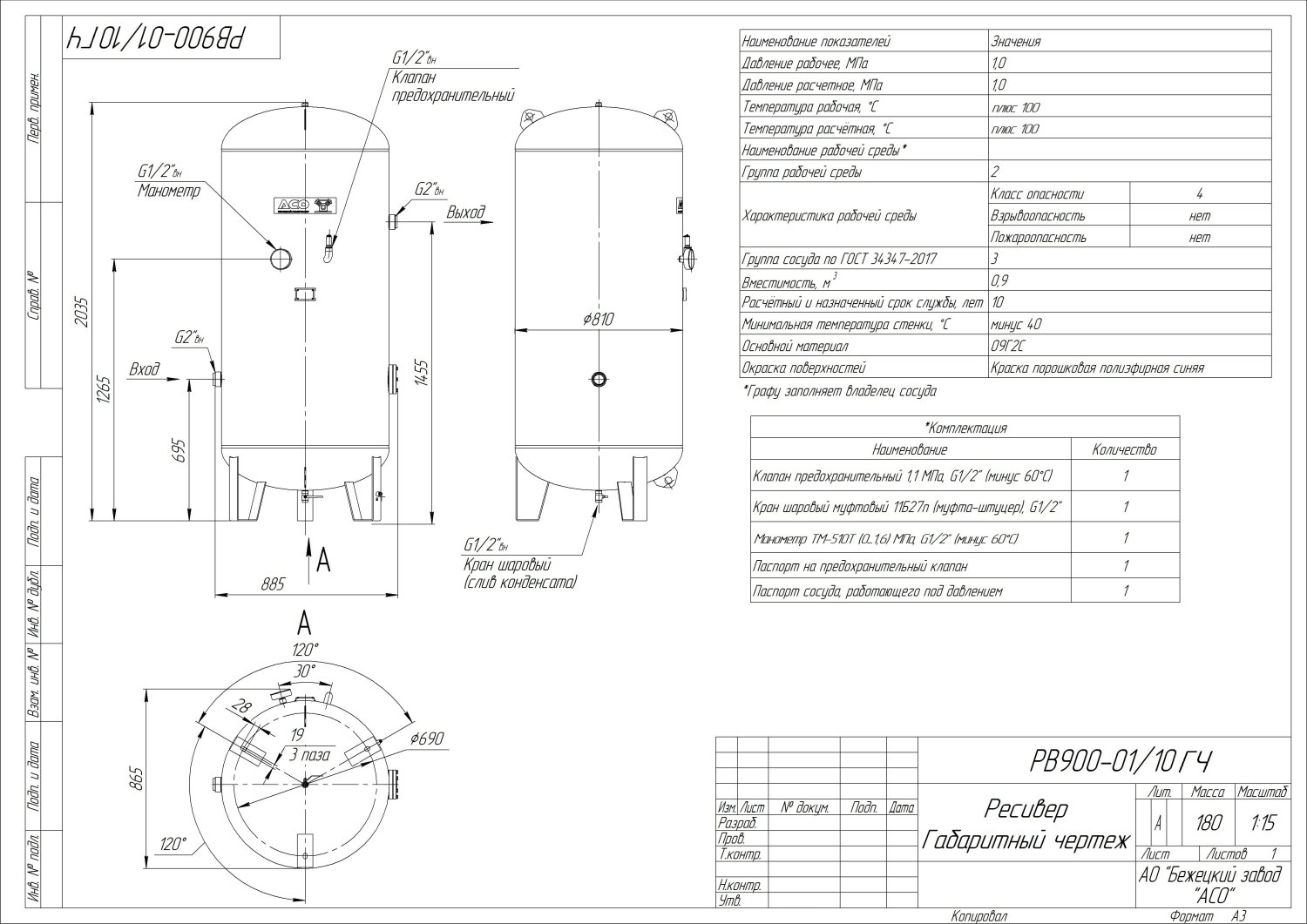

Ресивер воздушный РВ 900-01/10 Бежецкого завода АСО имеет объем 900 л и рассчитан на рабочее давление 10 атм и температуру эксплуатации от - 40 до + 100 °C, марка стали 09Г2С. Габариты установки составляют 89 х 87 х 204 см, масса 185 кг. Для окраски наружного покрытия используется порошковая полиэфирная краска RAL 5010. Срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 10⁴.

Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.

Конструкция ресивера РВ 900-01/10 предусматривает проведение технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.

Для подбора ресивера свяжитесь со специалистом отдела продаж.

Задать вопрос

При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).

Безопасность
Ресиверы Бежецкого завода АСО в нормальном режиме работы не являются источником опасности для обслуживающего персонала, а также не оказывают вредного воздействия на окружающую среду и здоровье человека. В связи с этим разработка дополнительных мероприятий по охране окружающей среды не требуется. Материалы, из которых изготовлены детали, составные части и корпус ресивера, поддаются внешней переработке и могут быть утилизированы.

Ремонт ресивера заключается:
- в обеспечении работоспособного состояния;
- в восстановлении защитного покрытия;
- замене арматуры, контрольно-измерительных приборов и предохранительных устройств, состояние которых не обеспечивает надежность их дальнейшей работы.
До начала производства работ ресивер должен быть отсоединен от воздухопроводов, продут, при необходимости просушен. Не допускается ремонт ресивера, находящегося под давлением.

Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность; пневматическому испытанию на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.

Комплектация

• Клапан предохранительный 810sGK DN15 FKM-V1 1.1 мпа G1/2

Компания «Goetze KG»—компания, которая изготавливает оборудование для работы с криогенными жидкостями и газами, с вакуумом, с высоким и сверхвысоким давлением, с криогенными и сверхвысокими температурами. Предохранительный клапан представляет собой ключевой компонент системы безопасности, разработанный для предотвращения аварийных ситуаций, связанных с превышением допустимого уровня давления в трубопроводных системах и технологическом оборудовании. Данные устройства находят широкое применение в различных секторах промышленности, где необходима высокая степень защиты от избыточного давления, что позволяет обеспечить надёжную и безопасную эксплуатацию оборудования.

• Кран шаровой DN15 (муфта-штуцер)

Компания «LD Pride» продолжает развиваться и улучшать свою деятельность. Она постоянно совершенствует производственные процессы, внедряет новые технологии и повышает квалификацию сотрудников. Это главный принцип работы компании. Шаровой кран представляет собой компактное, но высоконадежное устройство, предназначенное для регулирования или полного перекрытия потока жидких или газообразных сред. Конструкция крана обеспечивает герметичное закрытие труб, исключая возможность протечек, и характеризуется длительным сроком службы.

• Манометр ТМ100Т (0…1,6) МПа G1/2

Фирма РОСМА занимает ведущие позиции среди российских производителей высокоточных измерительных приборов. Манометр РОСМА ТМ100Т с диапазоном измерения 0…1,6 МПа и резьбовым соединением G1/2 предназначен для точного измерения избыточного давления неагрессивных жидкостей, пара и газа в промышленных и коммунальных системах. Прибор используется в системах водоснабжения, отопления, вентиляции и других технологических процессах, где требуется мониторинг давления в пределах до 1,6 МПа. Манометр обеспечивает надежную работу при рабочих температурах измеряемой среды и окружающей среды, соответствующих условиям эксплуатации.

---

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.

На официальном сайте Бежецкого завода АСО представлен широкий выбор воздушных ресиверов объёмом от 10 до 900 литров для сжатого воздуха давлением до 40 атм.
