Ресивер воздушный РГ 500/10

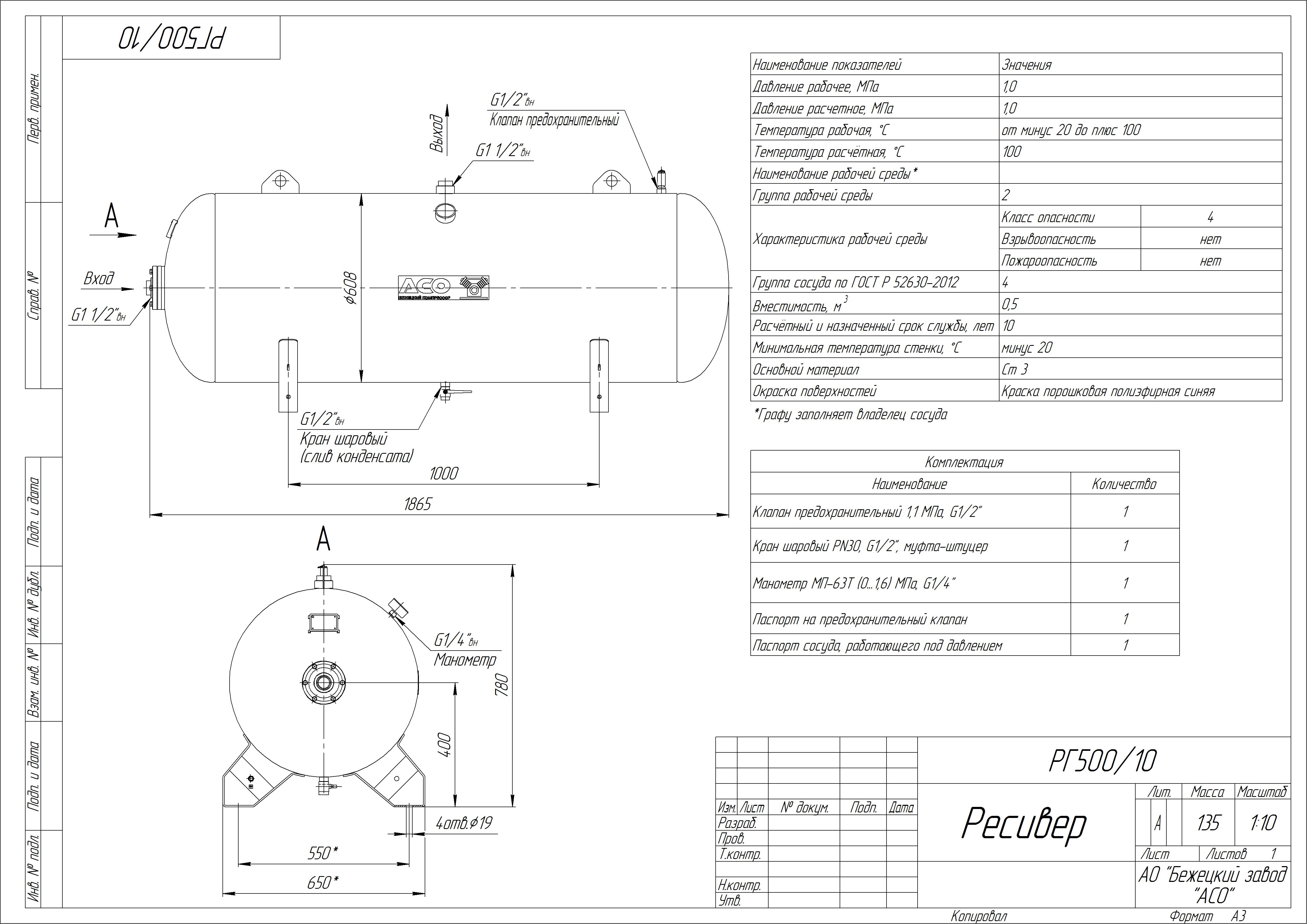

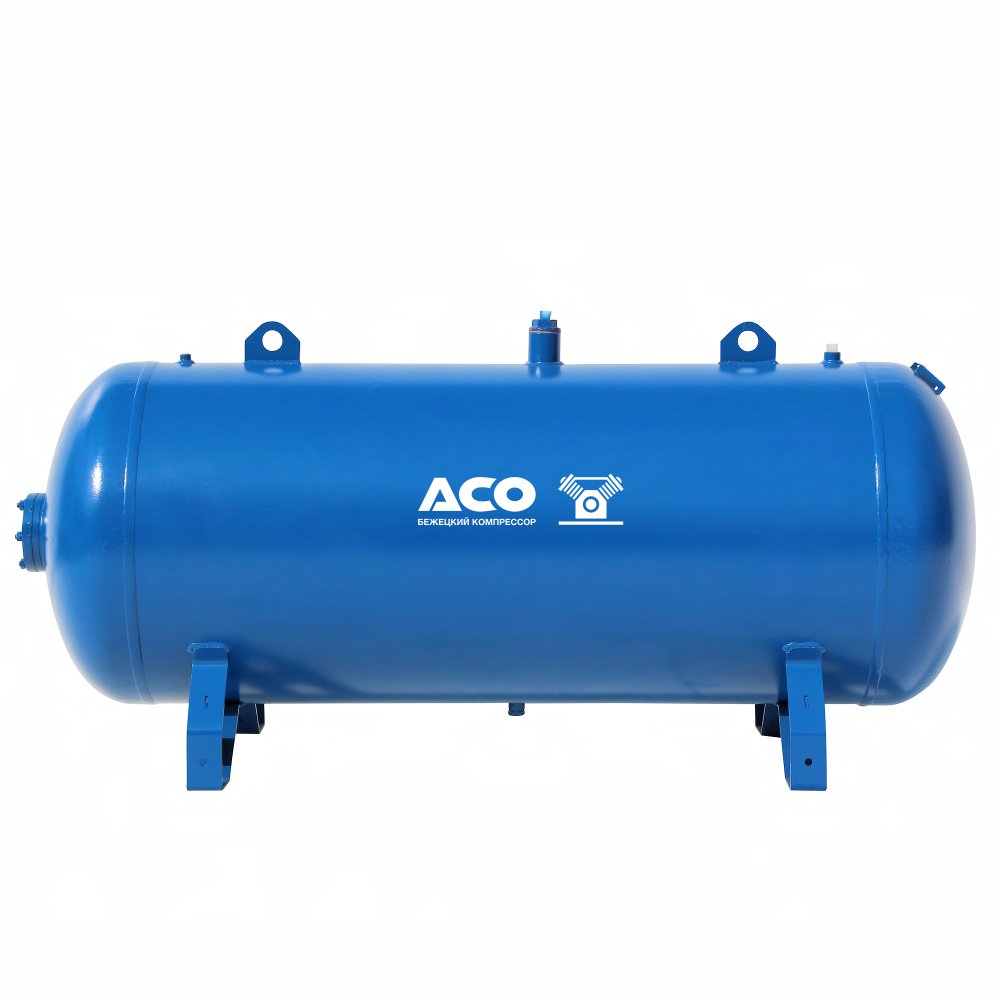

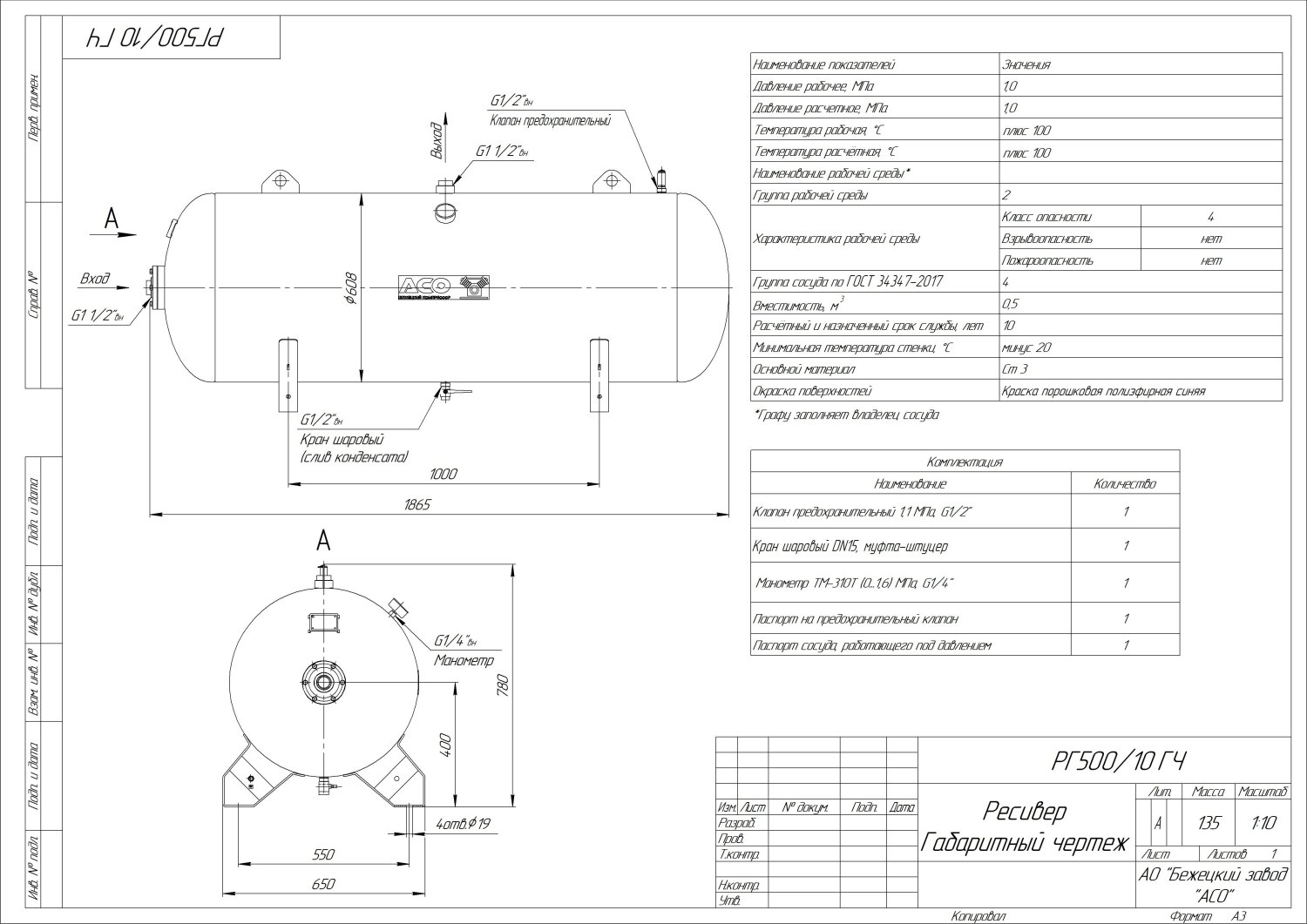

Ресивер горизонтальный РГ 500/10 Бежецкого завода АСО отличается от похожего устройства РВ 500/10 горизонтальным способом расположения воздухосборника, в остальном характеристики сходны. Объем ресивера составляет 500 л, рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Для изготовления воздухосборника используется сталь Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты составляют 197 х 65 х 85 см, масса 135 кг.

Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.

Конструкция ресивера РГ 500/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 10⁴. Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны.

Монтаж ресивера
Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.

Допускается установка ресивера:
- в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной;
- в производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений.

Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо:
- проверить наличие комплекта технической и товаросопроводительной документации;
- комплектность поставки в соответствии с технической и товаросопроводительной документацией;
- проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.

Монтаж ресивера предусматривает:
- установку и выверку ресивера на специальном фундаменте;
- монтаж трубопроводов;
- установку необходимой арматуры, контрольно-измерительных и предохранительных устройств;
- пуско-наладочные работы.
Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений.
Ресивер должен быть заземлен в соответствии с требованиями ПУЭ.

При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).

Техническое обслуживание ресивера
При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации.

Техническое диагностирование в процессе эксплуатации проводят:
- после ремонтно-восстановительных работ с применением сварки;
- при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур);
- при утрате паспорта сосуда;
- наступления сроков, установленных по результатам предыдущих технических диагностирований.

Комплектация

• Клапан предохранительный 1,1МПа 1/2"

Фирма AIR TEK— один из ведущих мировых производителей промышленного оборудования для сжатия воздуха. Компания также является членом Ассоциации компрессорных заводов России. Предохранительный клапан — это важный защитный элемент трубопроводной системы, который автоматически предотвращает механическое разрушение оборудования и трубопроводов при превышении допустимого давления в 1,1 МПа.

• Кран шаровой PN-16 1/2" (муфта-штуцер)

Компания «ПРОМФИТИНГ» не останавливается на достигнутом. Постоянное совершенствование производственных процессов, внедрение новых технологий и повышение квалификации персонала. Шаровой кран PN-16 1/2" с муфтовым-штуцерным соединением регулирует поток рабочей среды в системах отопления и водоснабжения, выдерживая давление до 16 бар. Конструкция обеспечивает простой монтаж, компактность при установке и удобство обслуживания.

• Манометр ТМ310Т (0...1,6) МПа 1/4"

Компания «РОСМА» — ведущий производитель высокоточных контрольно-измерительных приборов в России. Манометр РОСМА ТМ-310Т предназначен для измерения избыточного давления неагрессивных жидкостей и газов в различных промышленных системах с пределом до 1,6 МПа. Прибор активно применяется в теплоснабжении, системах водоснабжения, вентиляции и машиностроении при температуре измеряемой среды до +150°C. Монтаж осуществляется через резьбовое соединение G1/4", что позволяет легко устанавливать манометр на оборудование для постоянного контроля давления в рабочих процессах.

---

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.

На официальном сайте Бежецкого завода АСО представлен широкий выбор воздушных ресиверов объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм.

В разделе Техническая документация представлены:

• Каталог продукции завода


• Каталоги запасных частей


• Паспорта компрессоров


• Каталоги сборочных узлов


• Наиболее часто заказываемые запасные части к компрессорам
