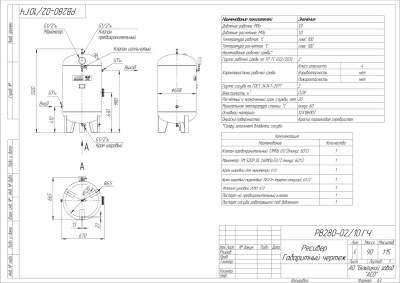

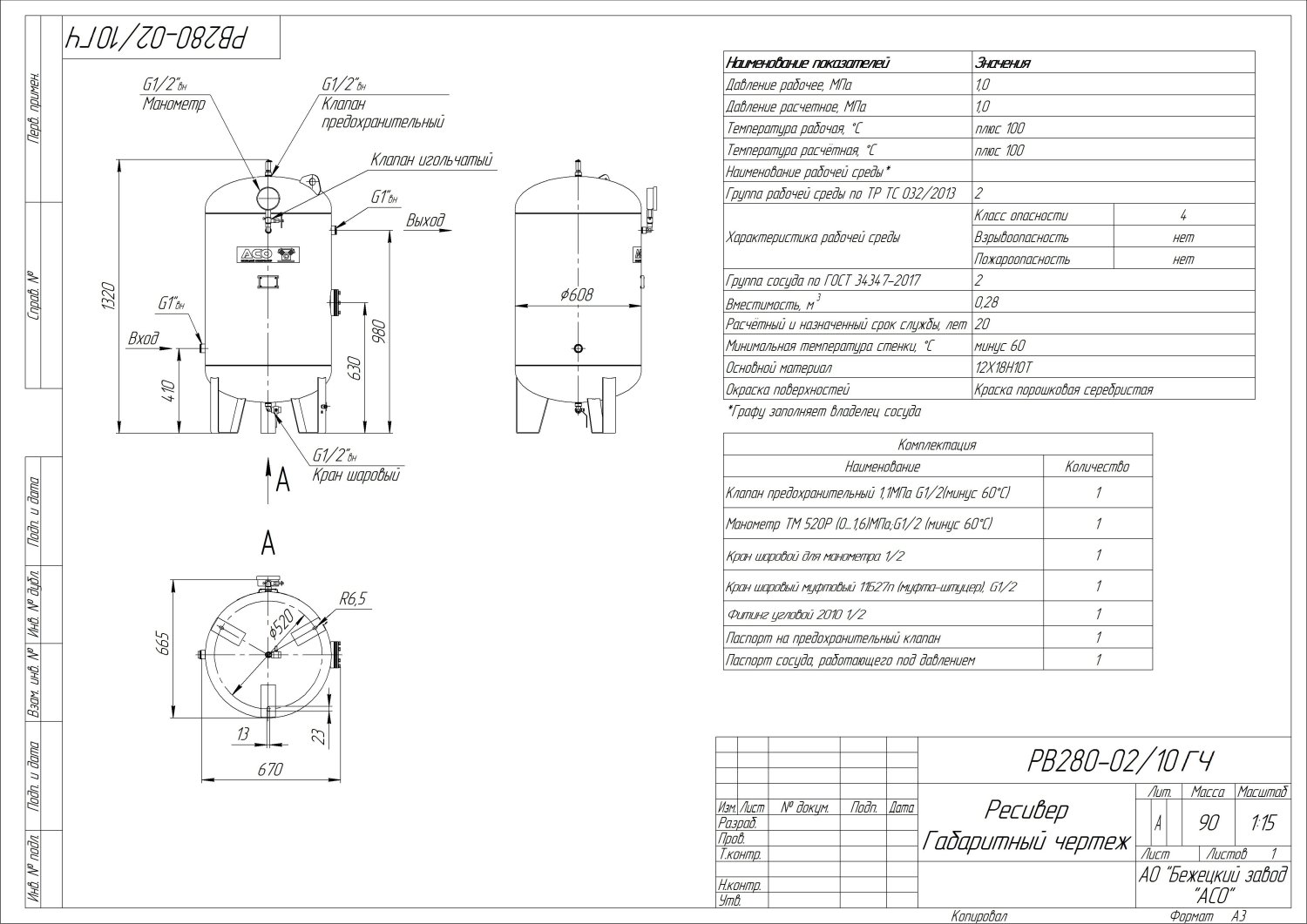

Ресивер воздушный РВ 280-02/10
Преимущества ресиверов из нержавеющей стали Бежецкого завода АСО
Ресиверы применяются в пищевой промышленности, медицине, фарминдустрии, производстве бытовой химии и других отраслях производства, где важно исключить попадание в сжатый воздух продуктов коррозии. Бежецкие ресиверы из нержавейки применяются на предприятиях, где вероятно наличие в атмосфере щелочных или кислотных составляющих, а также других опасных или агрессивных компонентов различного происхождения. Помимо этого, корпус из нержавеющей стали значительно увеличивает долговечность и срок службы воздушного ресивера. Завод гарантирует срок службы ресивера РВ 280-02/10 в течение 20 лет при условии соблюдения правил эксплуатации.
Комплектация воздушного ресивера РВ 280-02/10:
- Предохранительный клапан «Goetze» 1,1Мпа 810sGK-15-m-15-FKM-V1 (-60°С)
«Goetze» - немецкий производитель предохранительных клапанов и редукторов давления. Предохранительные клапаны Goetze отличаются самым высоким уровнем качества, наиболее строгим стандартам и выдающейся надежностью.
- Кран шаровый «A-Flow» VBXF-15-FG-TF (-60°С)
Французская компания А-Flow - ведущим разработчиком и поставщиком оборудования для управления и контроля технологических сред. Промышленное оборудование A-Flow является символом эталонного уровня надежности. Цельнокорпусной шаровой кран с резьбовым подсоединением A-Flow VBXA характеризуется, надёжной герметичностью, выдерживает вязкие и загрязненные среды, компактными габаритами и удобным управлением с минимальными затратами времени на поворот.
- Манометр TM-520P «Росма» (0…1,6) Мпа G1/2 (-60°С)
Компания «РОСМА» является одним из крупнейших отечественных производителей высокоточных контрольно-измерительных приборов, прочно входя в число лидеров рынка в данной области.
Манометр выполнен в корпусе из нержавеющей стали и заполнен силиконом. Данный манометр предназначен для работы в условиях повышенной вибрации и при измерении переменного давления с высокими динамическими нагрузками.
- Клапан игольчатый 5КИ160 G1/2 (нар)-G1/2 (нар) с муфтой G1/2 ООО «Бирс Арматура» (-60°С)
Завод «БИРС Арматура» полным циклом производит запорные, регулирующие, поворотные и обратные клапаны. На предприятии осуществляется 100% контроль качества. Клапаны изготавливаются в соответствии с российскими стандартами (ГОСТ) и имеют необходимые разрешительные документы.
Игольчатый клапан обеспечивает высокую степень герметичности в условиях сильного холода. Это особенно важно в областях с экстремально низкими температурами, где требуется гарантированное функционирование системы в любых погодных условиях. Наличие запорного устройства перед манометром делает последующую эксплуатацию прибора удобной и надежной.
Задать вопрос
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).Безопасность
Ресиверы Бежецкого завода АСО в нормальном режиме работы не являются источником опасности для обслуживающего персонала, а также не оказывают вредного воздействия на окружающую среду и здоровье человека. В связи с этим разработка дополнительных мероприятий по охране окружающей среды не требуется. Материалы, из которых изготовлены детали, составные части и корпус ресивера, поддаются внешней переработке и могут быть утилизированы.
Бежецкий завод АСО более 90-та лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 40 атм. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность; пневматическому испытанию на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.
При использовании сжатого воздуха в целях пневмоуправления и автоматики, пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ, предназначенным для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла - менее 16 мг/м3.
Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
В разделе Техническая документация представлены:
Характеристики
Объем, л.
|
280 |
Давление, атм.
|
10 |
Исполнение
|
Вертикальный |
Вход/выход, дюйм
|
3/4" |
Условия эксплуатации, °C
|
от -60 до +100 |
Марка стали
|
12Х18Н10Т |
Срок службы, лет
|
20 |
Габариты, см
|
67 х 67 х 132 |
Масса, кг
|
90 |
