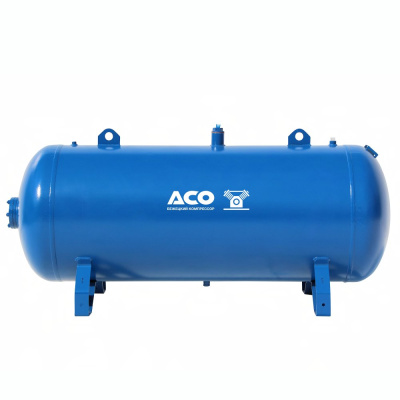

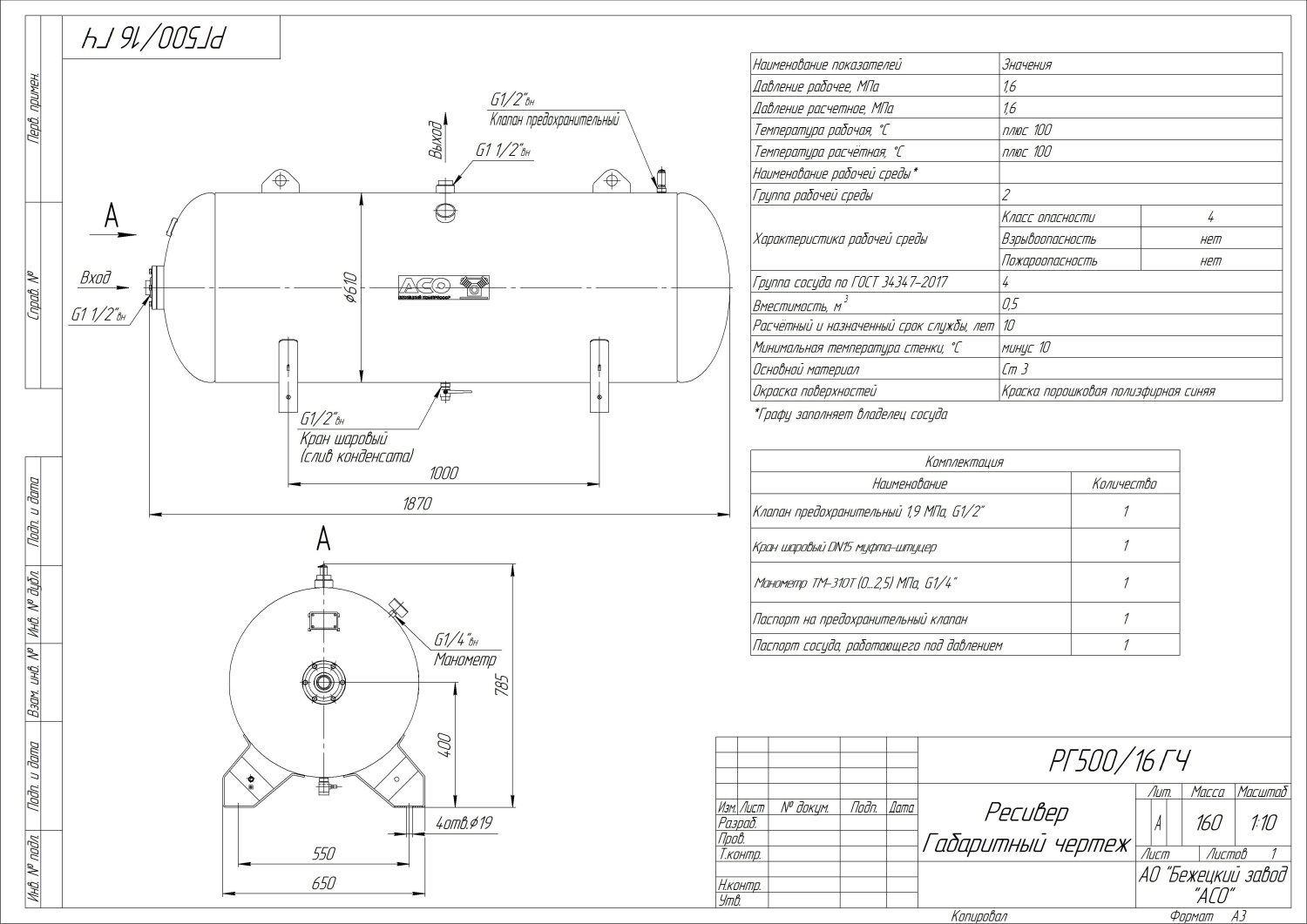

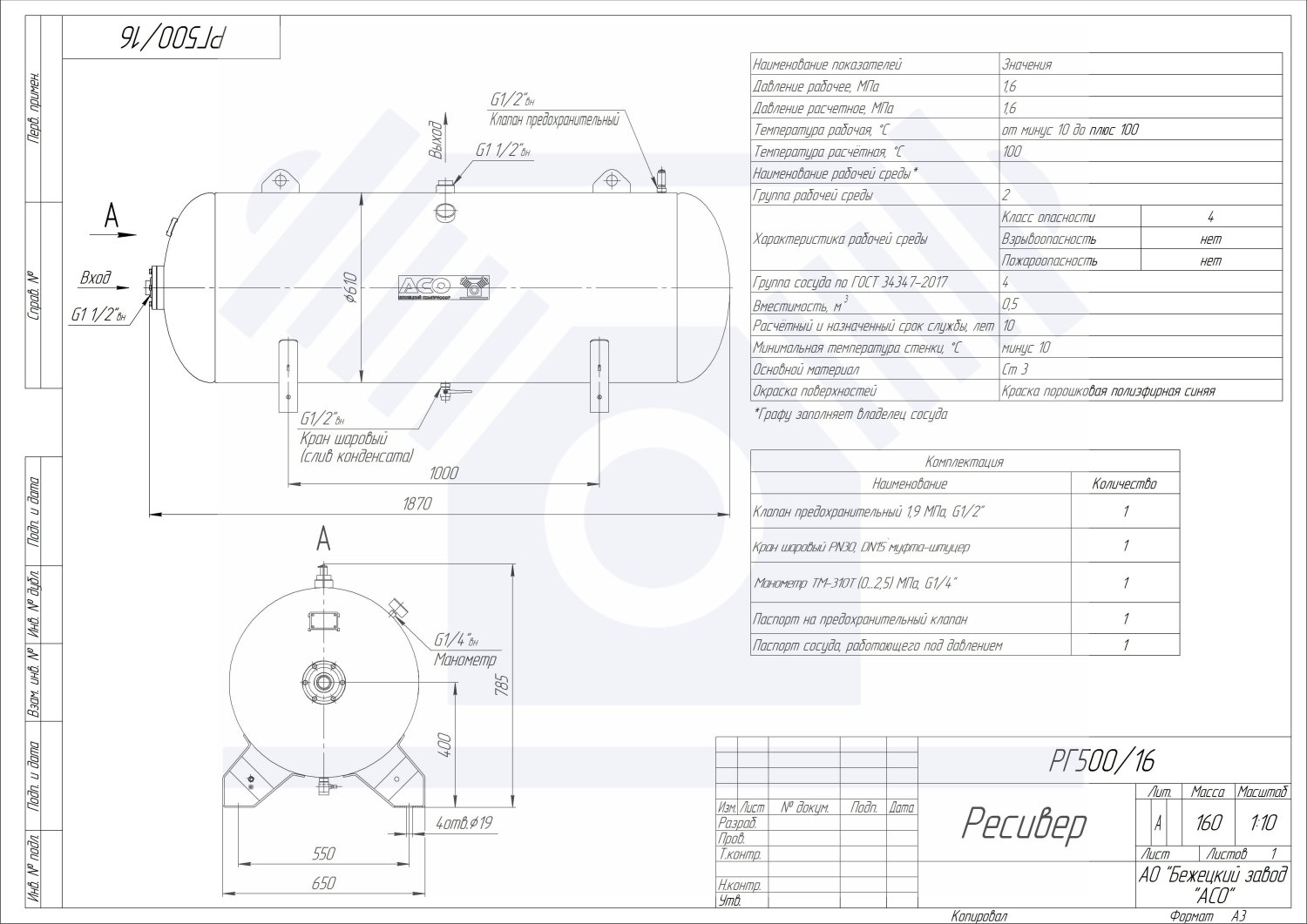

Ресивер воздушный РГ 500/16
Ресивер РГ 500/16 представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами). Установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.
Конструкция обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - порошковая полиэфирная краска RAL 5010. Срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104.
Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.
Принцип работы
Сжатый воздух поступает от компрессора по воздухопроводу через специально оборудованное отверстие. Попав внутрь, сжатый воздух расширяется, изменение скорости потока приводит к охлаждению воздуха и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Полученный конденсат сливают через сливную пробку.
Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
Для подбора ресивера свяжитесь со специалистом отдела продаж.
Задать вопрос
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
Ремонт ресивера заключается:
- в обеспечении работоспособного состояния;
- в восстановлении защитного покрытия;
- замене арматуры, контрольно-измерительных приборов и предохранительных устройств, состояние которых не обеспечивает надежность их дальнейшей работы.
До начала производства работ ресивер должен быть отсоединен от воздухопроводов, продут, при необходимости просушен.
Не допускается ремонт ресивера, находящегося под давлением.
Требования охраны окружающей среды для ресиверов не предъявляются, так как они при испытании, хранении, транспортировании, эксплуатации и утилизации не приносят вреда окружающей природной среде и здоровью человека.
Комплектация
- Клапан предохранительный 1,9МПа 1/2"
Американская компания AIR TEK, которая входит в число ведущих мировых производителей предохранительных клапанов, с гордостью демонстрирует свои передовые технологии производства и неукоснительное следование самым строгим стандартам качества. Предохранительный клапан — это устройство, которое защищает системы от избыточного давления, автоматически сбрасывая излишки рабочей среды. Оно широко используется в различных промышленных установках, где необходимо контролировать и поддерживать давление на безопасном уровне.
- Кран шаровой PN-16 1/2" (муфта-штуцер)
Компания «ПРОМФИТИНГ» активно занимается непрерывным совершенствованием производственных процессов. В рамках данной стратегии осуществляется внедрение инновационных технологий и повышение профессиональной квалификации сотрудников. Кран шаровой PN-16 1/2" (муфта-штуцер) предназначен для полного перекрытия или пропуска рабочей среды в трубопроводах водоснабжения, отопления и других инженерных системах, где требуется выдерживать давление до 16 бар. Благодаря конструкции муфта-штуцер обеспечивается простой монтаж без дополнительных крепежей, компактность установки даже в труднодоступных местах, а также возможность быстрого демонтажа для обслуживания или ремонта при необходимости.

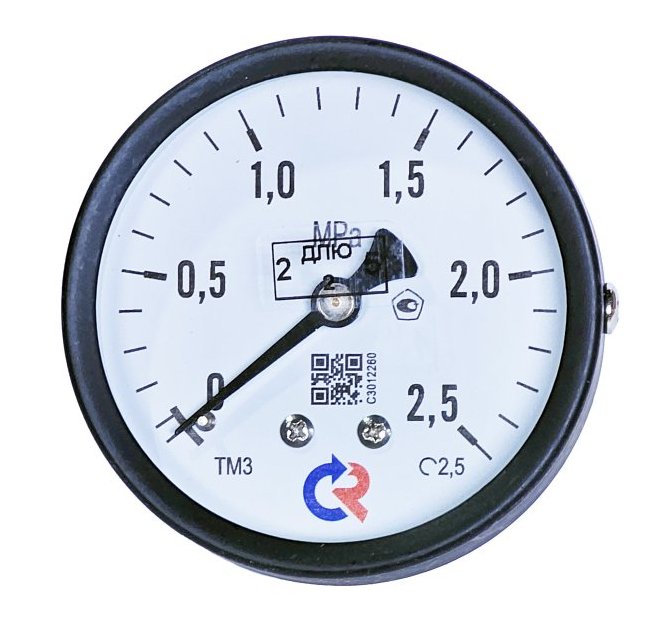

- Манометр ТМ 310Т (0...2,5) МПа 1/4"
Компания «РОСМА» — один из ведущих отечественных производителей высокоточных контрольно-измерительных приборов, занимающий лидирующие позиции на рынке в данной сфере. Манометр РОСМА ТМ-310Т предназначен для измерения избыточного давления неагрессивных жидких и газообразных сред в промышленных системах. Прибор широко применяется в теплоснабжении, системах водоснабжения, вентиляции и машиностроении при температуре измеряемой среды до +150°C.
Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
В разделе Техническая документация представлены:
Характеристики
Объем, л.
|
500 |
Давление, атм.
|
16 |
Исполнение
|
Горизонтальный |
Вход/выход, дюйм
|
1 1/2" |
Условия эксплуатации, °C
|
от -10 до +100 |
Марка стали
|
Ст3пс |
Наружное покрытие, полиэфирная порошковая краска
|
RAL 5010 |
Срок службы, лет
|
10 |
Габариты, см
|
187 х 65 х 79 |
Масса, кг
|
160 |
