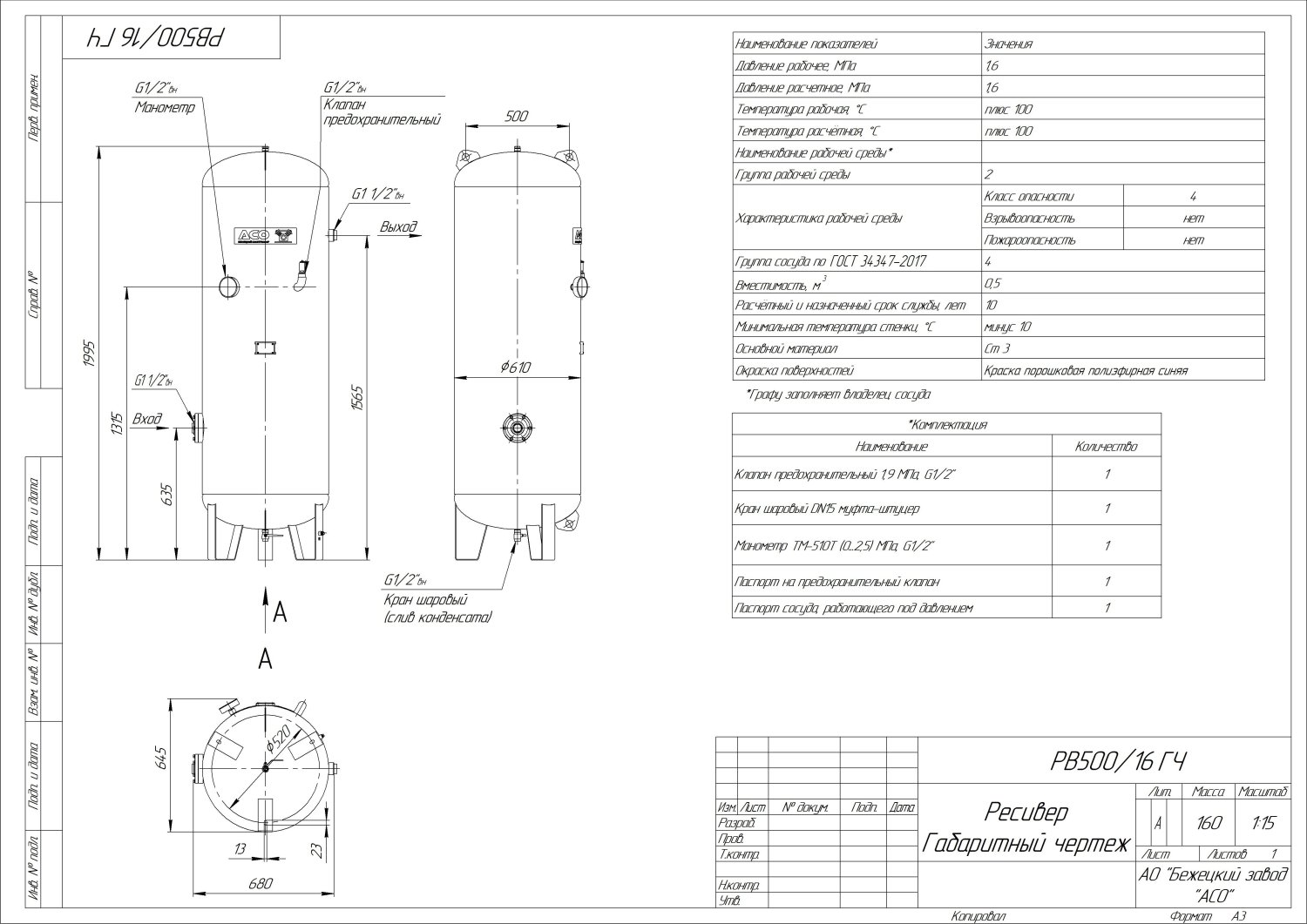

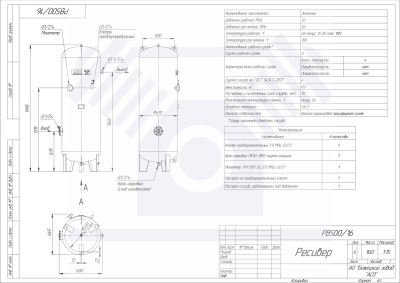

Ресивер воздушный РВ 500/16
Ресивер РВ 500/16 представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами). Установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.
Конструкция обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - порошковая полиэфирная краска RAL 5010. Срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104.
Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.
Принцип работы
Сжатый воздух поступает от компрессора по воздухопроводу через специально оборудованное отверстие. Попав внутрь, сжатый воздух расширяется, изменение скорости потока приводит к охлаждению воздуха и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Полученный конденсат сливают через сливную пробку.
Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
Для подбора ресивера свяжитесь со специалистом отдела продаж.
Задать вопрос
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
Ремонт ресивера заключается:
- в обеспечении работоспособного состояния;
- в восстановлении защитного покрытия;
- замене арматуры, контрольно-измерительных приборов и предохранительных устройств, состояние которых не обеспечивает надежность их дальнейшей работы.
До начала производства работ ресивер должен быть отсоединен от воздухопроводов, продут, при необходимости просушен.
Не допускается ремонт ресивера, находящегося под давлением.
Требования охраны окружающей среды для ресиверов не предъявляются, так как они при испытании, хранении, транспортировании, эксплуатации и утилизации не приносят вреда окружающей природной среде и здоровью человека.
Комплектация воздушного ресивера
- Клапан предохранительный 1,9МПа 1/2"
Американская компания AIR TEK, являющаяся одним из ведущих мировых производителей предохранительных клапанов, гордится своими передовыми производственными технологиями и неукоснительным соблюдением самых строгих стандартов качества. Предохранительный клапан — это важный элемент трубопроводной системы, который автоматически защищает оборудование от механического разрушения при превышении допустимого давления в 1,9 МПа.
- Кран шаровой PN-16 1/2" (муфта-штуцер)
Компания «ПРОМФИТИНГ» не останавливается на достигнутом. Постоянное совершенствование производственных процессов, внедрение новых технологий и повышение квалификации персонала. Кран шаровой PN-16 1/2" (муфта-штуцер) предназначен для полного перекрытия или пропуска рабочей среды в трубопроводах водоснабжения, отопления и других инженерных системах, где требуется выдерживать давление до 16 бар. Благодаря конструкции муфта-штуцер обеспечивается простой монтаж без дополнительных крепежей, компактность установки даже в труднодоступных местах, а также возможность быстрого демонтажа для обслуживания или ремонта при необходимости.
- Манометр ТМ 510Т (0...2,5) МПа 1/2"
Компания «РОСМА» — ведущий производитель высокоточных контрольно-измерительных приборов в России. Их манометры изготавливаются из стали, а внутренний механизм — из латуни. Манометр ТМ 510Т, рассчитанный на диапазон измерений избыточного давления от 0 до 2,5 МПа, с резьбовым соединением 1/2", предназначен для контроля параметров неагрессивных жидких и газообразных сред в разнообразных промышленных системах. Области применения включают теплоснабжение, водоснабжение и вентиляционные системы, где необходимо осуществлять мониторинг давления до 2,5 МПа.
Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
В разделе Техническая документация представлены:
- Каталог продукции завода
- Каталоги запасных частей
- Паспорта компрессоров
- Каталоги сборочных узлов
- Наиболее часто заказываемые запасные части к компрессорам
Характеристики
Объем, л.
|
500 |
Давление, атм.
|
16 |
Исполнение
|
Вертикальный |
Вход/выход, дюйм
|
1 1/2" |
Условия эксплуатации, °C
|
от +5 до +100 |
Марка стали
|
Ст3пс |
Наружное покрытие, полиэфирная порошковая краска
|
RAL 5010 |
Срок службы, лет
|
10 |
Габариты, см
|
68 х 65 х 200 |
Масса, кг
|
160 |
