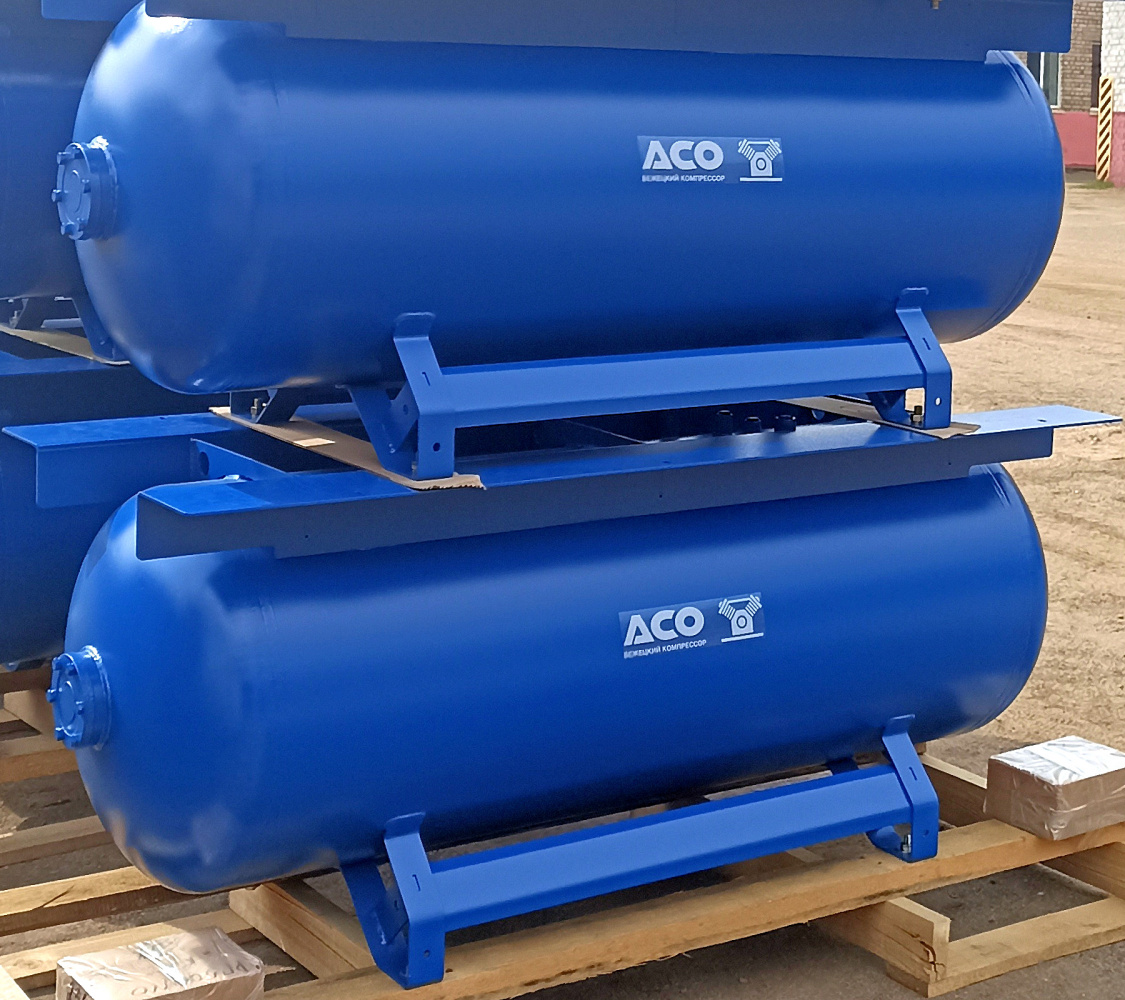

Ресивер воздушный РГ 500/16 (с плитой)

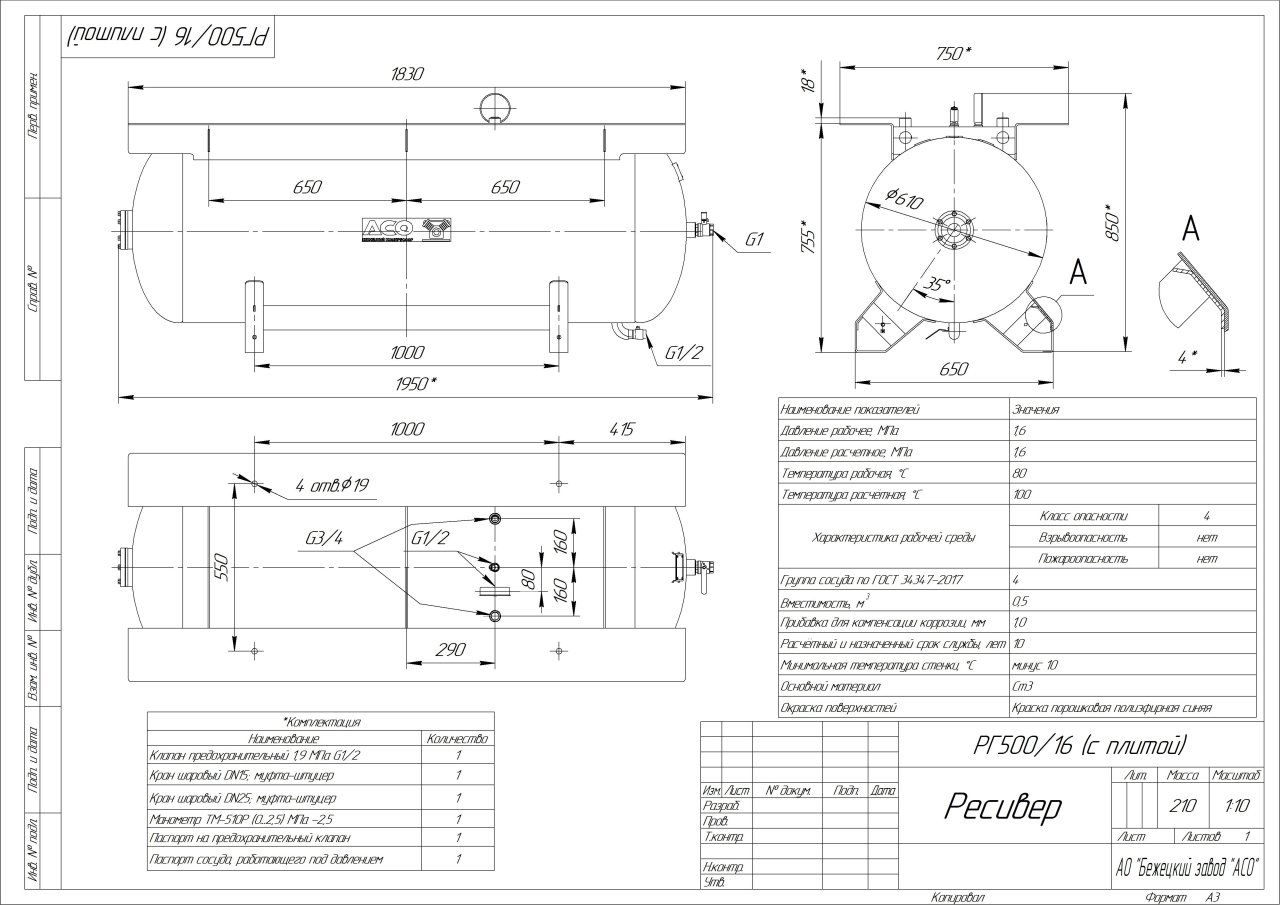

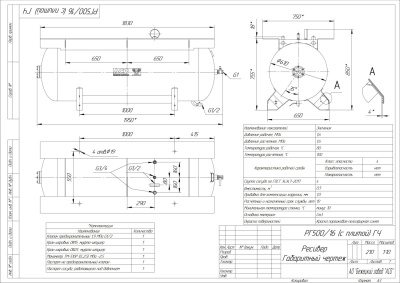

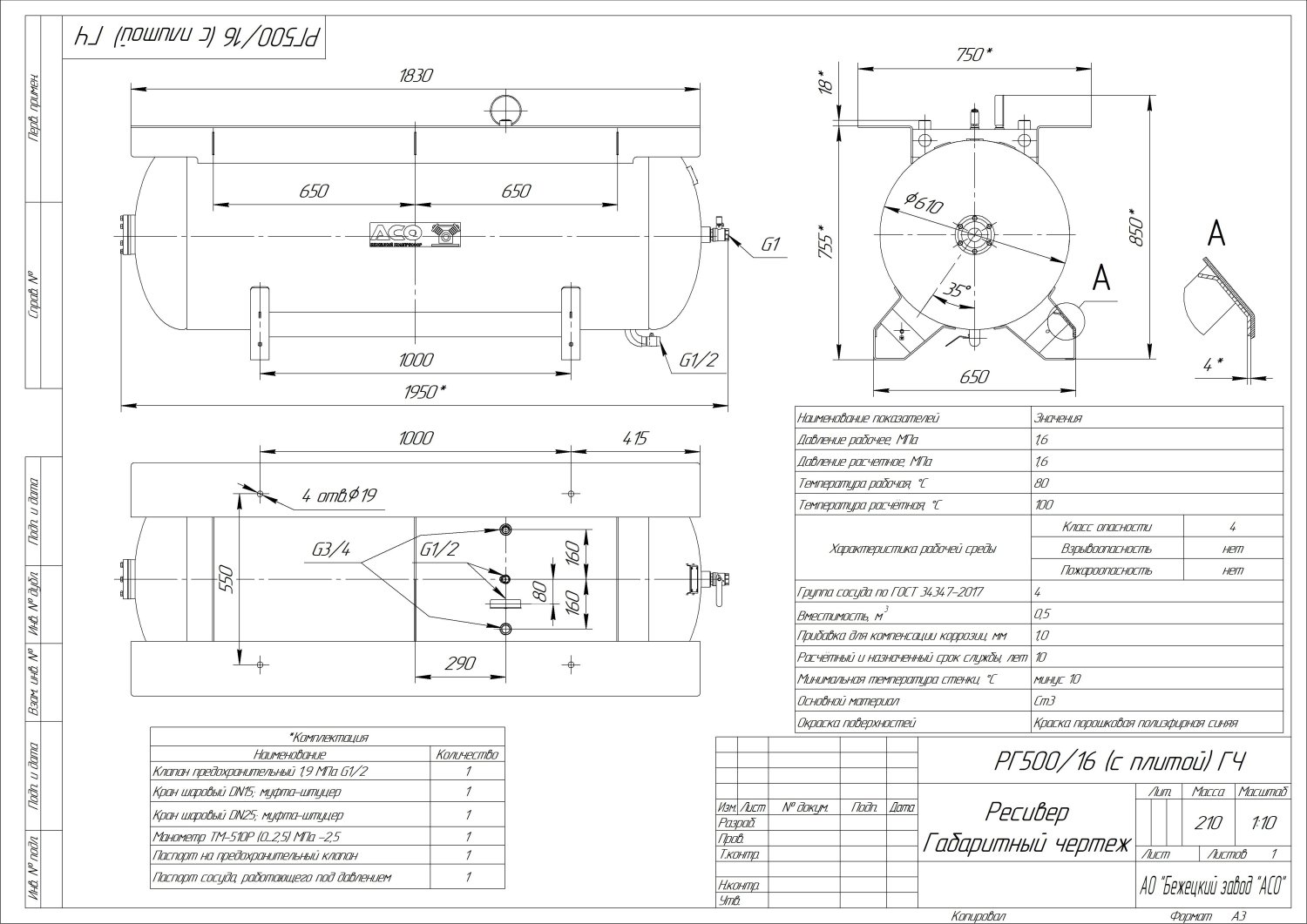

Ресивер горизонтальный РГ 500/16 (с плитой). Объем ресивера составляет 500 л, рабочее давление 16 атм., температура эксплуатации от - 10 до + 100 °C. Для изготовления воздухосборника используется сталь Ст3пс с толщиной стенки обечайки 5 мм и толщиной днища 5 мм. Габариты составляют 195 х 75 х 85 см, масса 210 кг.

Основные функции

• накопление и хранение используемого в технологическом процессе сжатого воздуха;
• стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
• обеспечение работы компрессора в оптимальном для него режиме;
• уменьшение числа перепусков компрессора;
• сбор конденсата и его отвод через пробку для слива;
• охлаждение сжатого воздуха в системе.

Горизонтальный ресивер с плитой предназначен для работы в составе пневмосистем различной конфигурации и отличается универсальностью применения. Модель оснащена металлической плитой размером 183 × 75 см, предназначенной для установки винтовых компрессоров мощностью от 4 до 18,5 кВт. Конструкция плиты позволяет одновременно разместить компрессор, осушитель рефрижераторного типа и блок фильтров, обеспечивая компактность и функциональность всей станции на одном основании.

Особенностью данной модификации является продуманная система выходных патрубков, упрощающая монтаж и позволяющая гибко подстроить обвязку под конкретную компоновку оборудования. Благодаря универсальной геометрии плиты возможна установка компрессоров различных производителей без необходимости внесения конструктивных изменений.

Горизонтальный ресивер с плитой — это универсальное и практичное решение, способное удовлетворить потребности большинства клиентов, занимающихся самостоятельной сборкой и монтажом компрессорных станций.

Конструкция ресивера РГ 500/16 (с плитой) разработана с учётом требований к надёжности, обслуживанию и безопасности эксплуатации. Воздухосборник обеспечивает свободный доступ ко всем основным узлам, что позволяет проводить техническое освидетельствование, плановое обслуживание и контроль состояния элементов без демонтажа оборудования. Для оперативного мониторинга давления установлен манометр, а предохранительный клапан служит дополнительной защитой при превышении рабочих параметров.

Корпус ресивера изготовлен из стали Ст3пс с учётом расчётных нагрузок и нормативов прочности. Конструкция цельносварная: цилиндрическая обечайка соединена с эллиптическими днищами, вся система установлена на прочных приваренных опорах. Наружная поверхность защищена полиэфирной порошковой краской (RAL 5010). Расчётный срок службы изделия составляет 10 лет, а допустимое число циклов нагружения — 4,9 × 10⁴. Благодаря прочной конструкции и качественным материалам, ресивер способен стабильно работать на протяжении всего заявленного эксплуатационного срока без снижения эффективности.

Монтаж и размещение

Ресивер с плитой может устанавливаться как внутри зданий, так и на открытых площадках при условии соблюдения норм безопасности. Рекомендуется размещать оборудование в зонах, исключающих постоянное скопление людей, либо в технических помещениях, отделённых капитальными стенами от основных производственных площадей.

Допускается установка в помещениях, примыкающих к основным зданиям, а также в производственных цехах — при наличии обоснованного проектного решения, соответствующего требованиям к размещению сосудов под давлением. Важно обеспечить свободный доступ к ресиверу для осмотра, технического обслуживания и внутренней очистки.

Перед началом монтажа необходимо убедиться в наличии комплекта документации, проверить комплектность поставки и визуально оценить общее состояние изделия. Установка включает установку на подготовленный фундамент, выверку положения, подключение трубопроводов и арматуры, а также проведение пуско-наладочных работ. Особое внимание следует уделить подключению воздушной магистрали — необходимо исключить дополнительные нагрузки от веса труб и температурных расширений. Согласно требованиям ПУЭ, ресивер должен быть надёжно заземлён.

Регистрация и допуски

Ввод в эксплуатацию не требует регистрации в органах Ростехнадзора. Это связано с тем, что изделие относится к сосудам, работающим со средой 2-й группы (согласно ТР ТС 032/2013), а произведение значений рабочего давления (в МПа) и вместимости (в м³) не превышает предельного значения 1,0, установленного п.215 ФНП.

Техническое обслуживание

Для обеспечения безопасной и надёжной работы в течение всего срока службы эксплуатация ресивера должна сопровождаться регулярной технической диагностикой, проводимой по утверждённому графику. Обследование состояния необходимо в следующих случаях:
– после проведения ремонтно-восстановительных работ с применением сварки;
– при выходе за пределы установленных режимов эксплуатации (например, повышение давления или температуры);
– при утрате паспортной документации;
– по достижении сроков, установленных по результатам предыдущих диагностик.

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.
