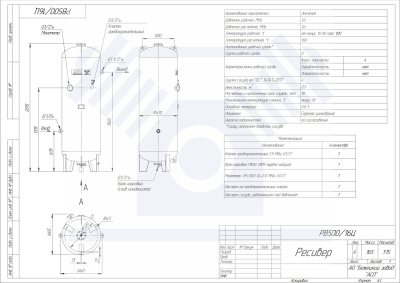

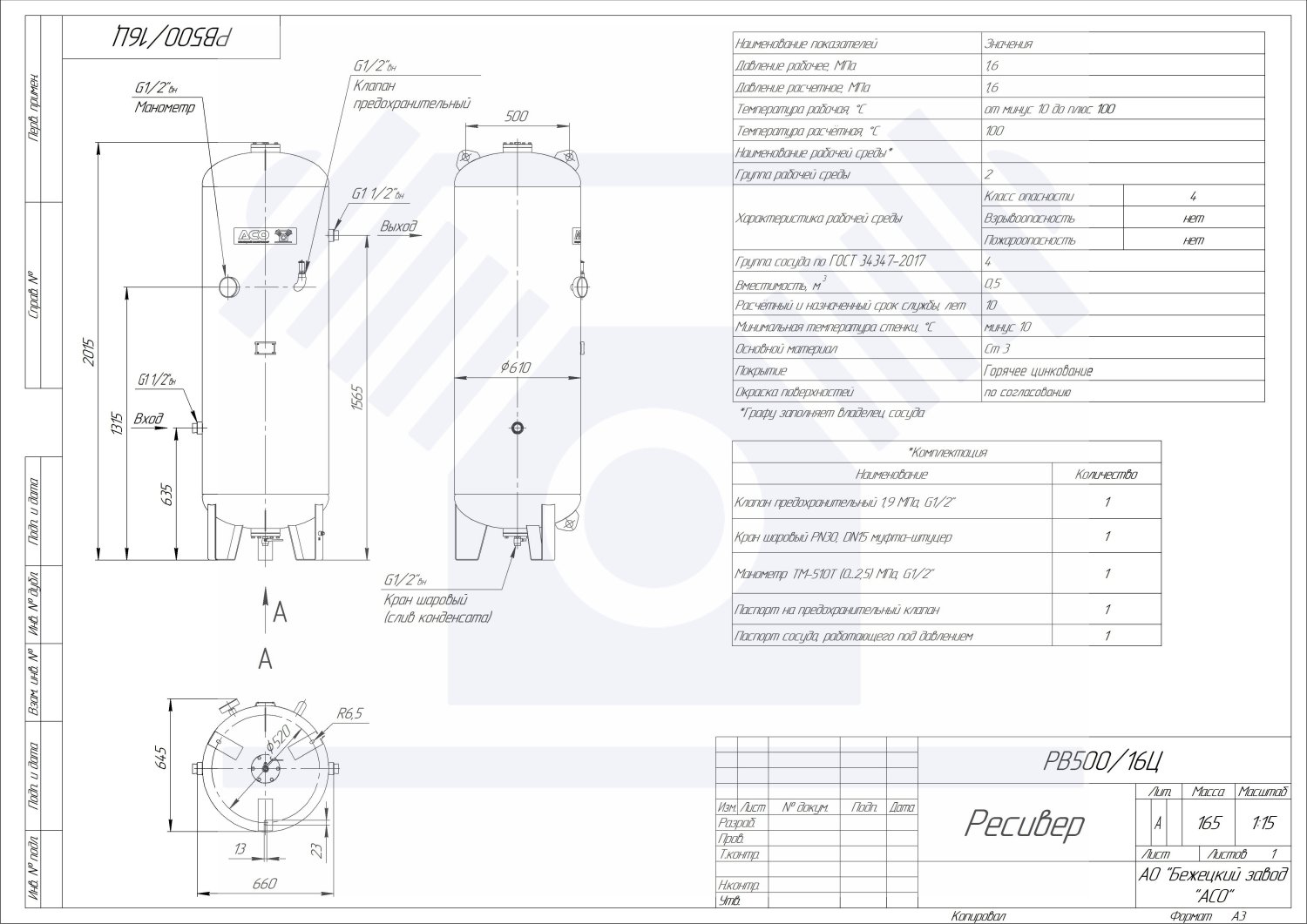

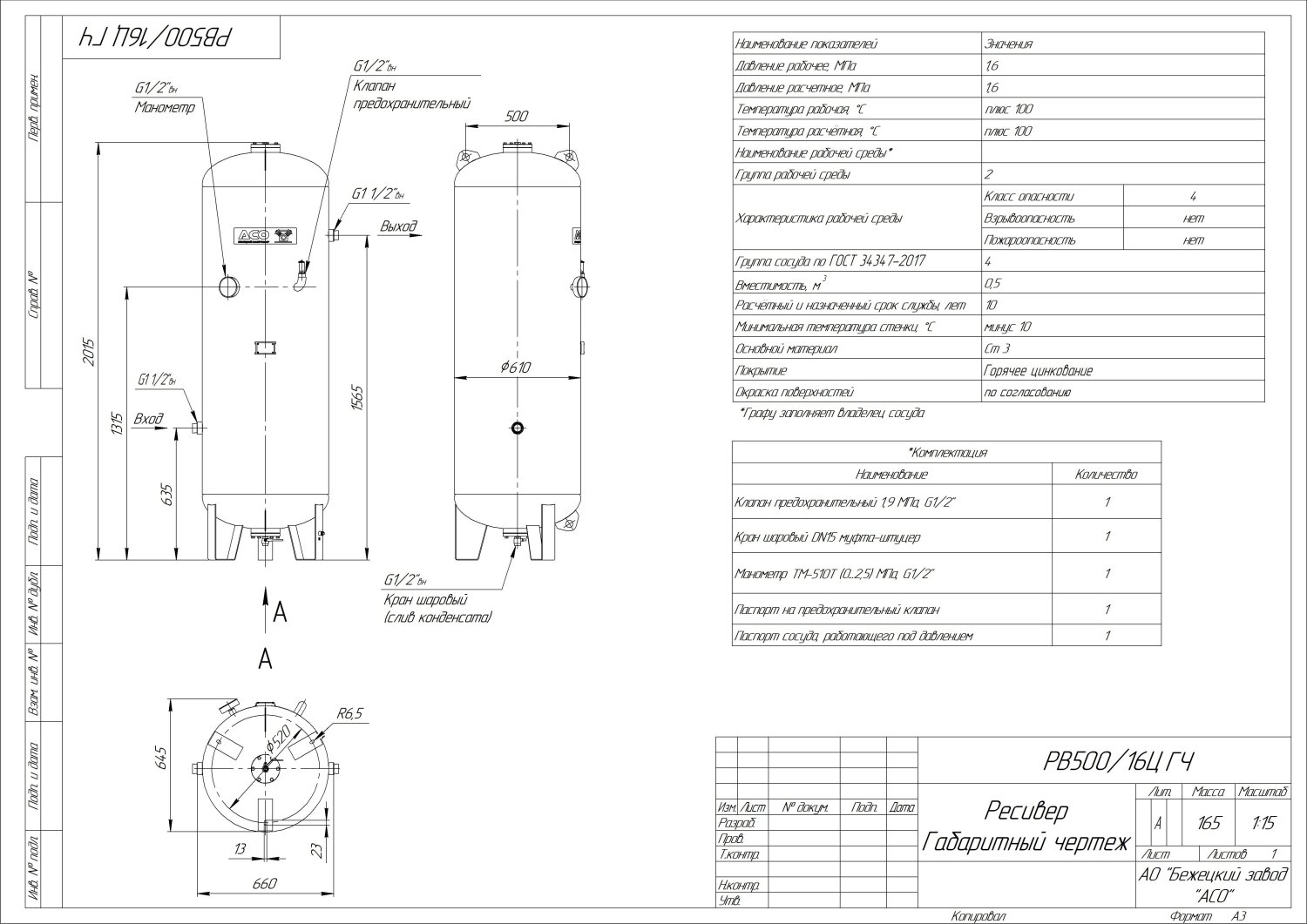

Ресивер воздушный РВ 500/16Ц

Ресивер воздушный оцинкованный РВ 500/16Ц Бежецкого завода АСО объемом 500 л рассчитан на рабочее давление 10 атм и температуру эксплуатации от - 20 до + 100 °C, изготовлен из оцинкованной стали Ст3пс. Габариты установки составляют 66 х 65 х 202 см, масса 165 кг. Срок службы - 10 лет.

Преимущества оцинкованных ресиверов Бежецкого завода АСО
Оцинкованные ресиверы нашли широкое применение в областях производства, где принципиально важно исключить попадание в сжатый воздух продуктов коррозии, таких как пищевая промышленность, медицина, фарминдустрия, бытовая химия и др. Помимо этого, оцинкованный корпус значительно увеличивает долговечность и срок службы воздушного ресивера.

Основные функции
- накопление и хранение используемого в технологическом процессе сжатого воздуха;
- защита от коррозии;
- стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
- обеспечение работы компрессора в оптимальном для него режиме;
- уменьшение числа перепусков компрессора;
- сбор конденсата и его отвод через пробку для слива;
- охлаждение сжатого воздуха в системе.

Конструкция ресивера оцинкованного РВ 500/16Ц предусматривает проведение технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.

Для подбора ресивера свяжитесь со специалистом отдела продаж.

Задать вопрос

При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).

Безопасность
Ресиверы Бежецкого завода АСО в нормальном режиме работы не являются источником опасности для обслуживающего персонала, а также не оказывают вредного воздействия на окружающую среду и здоровье человека. В связи с этим разработка дополнительных мероприятий по охране окружающей среды не требуется. Материалы, из которых изготовлены детали, составные части и корпус ресивера, поддаются внешней переработке и могут быть утилизированы.

Ремонт ресивера заключается:
- в обеспечении работоспособного состояния;
- в восстановлении защитного покрытия;
- замене арматуры, контрольно-измерительных приборов и предохранительных устройств, состояние которых не обеспечивает надежность их дальнейшей работы.
До начала производства работ ресивер должен быть отсоединен от воздухопроводов, продут, при необходимости просушен. Не допускается ремонт ресивера, находящегося под давлением.

Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 40 атм. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
Каждый ресивер подвергается гидравлическому испытанию на прочность и плотность; пневматическому испытанию на герметичность. Бежецкие воздухосборники отличаются высоким качеством, надежностью, простотой использования и обслуживания.

В дополнение, при использовании сжатого воздуха в целях пневмоуправления и автоматики, пневмоприводах устройств и инструмента для окраски поверхностей распылением, рекомендуется комплектовать пневмоститему фильтрационным модулем ФМ, предназначенным для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером более 3 мкм. Фильтрационный модуль обеспечивает остаточное содержание аэрозоля масла - менее 5 мг/м3.


Комплектация воздушного ресивера

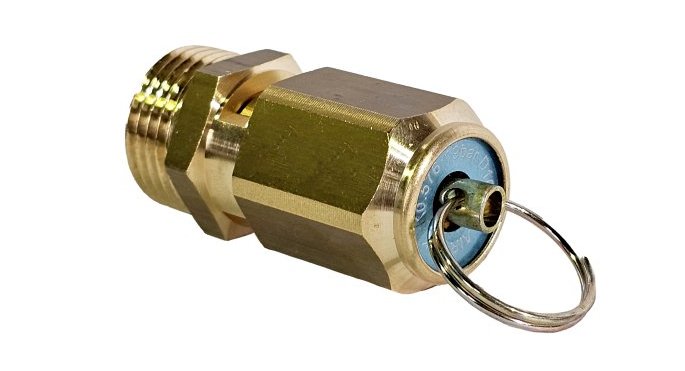

• Клапан предохранительный 1,9МПа 1/2"

Американская компания AIR TEK, признанный мировой лидер в производстве предохранительных клапанов, с гордостью демонстрирует свои передовые производственные технологии и строгое соблюдение международных стандартов качества. Предохранительный клапан является ключевым компонентом трубопроводной системы, обеспечивая автоматическую защиту оборудования от механических повреждений при превышении допустимого давления в 1,9 МПа.

---

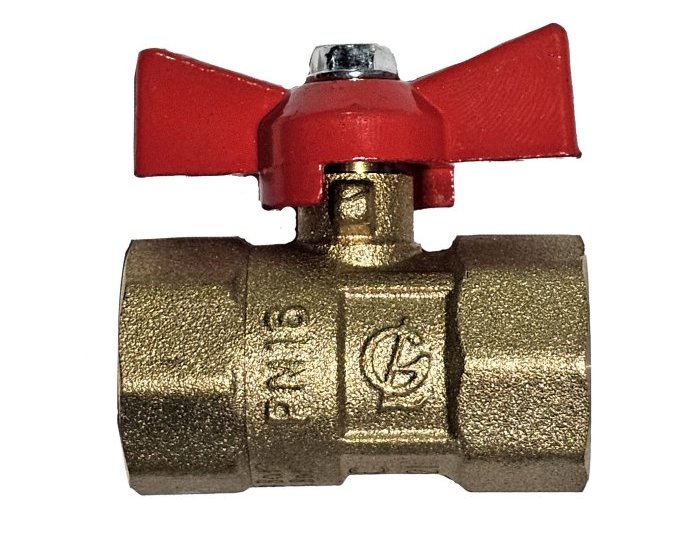

• Кран шаровой PN-16 1/2" (муфта-штуцер)

Компания «ПРОМФИТИНГ» не останавливается на достигнутом. Постоянное совершенствование производственных процессов, внедрение новых технологий и повышение квалификации персонала. Шаровой кран PN-16 с присоединительными размерами 1/2" (муфта-штуцер) предназначен для оперативного перекрытия или пропуска рабочей среды в системах водоснабжения, отопления и других инженерных коммуникациях, где необходимо обеспечить устойчивость к давлению до 16 бар.

---

• Манометр ТМ 510Т (0...2,5) МПа 1/2"

Компания «РОСМА» — ведущий производитель высокоточных контрольно-измерительных приборов в России. Их манометры изготавливаются из стали, а внутренний механизм — из латуни. Манометр ТМ 510Т, рассчитанный на диапазон измерений избыточного давления от 0 до 2,5 МПа, с резьбовым соединением 1/2", предназначен для контроля параметров неагрессивных жидких и газообразных сред в разнообразных промышленных системах. Области применения включают теплоснабжение, водоснабжение и вентиляционные системы, где необходимо осуществлять мониторинг давления до 2,5 МПа.

---

Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы.

На официальном сайте Бежецкого завода АСО представлен широкий выбор воздушных ресиверов объёмом от 10 до 900 литров для сжатого воздуха давлением до 40 атм.
